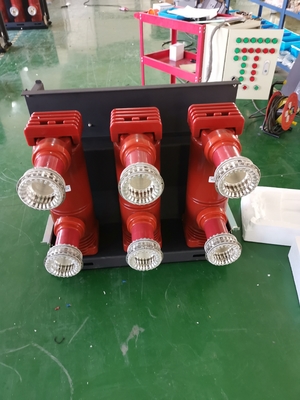

A resina de cola Epoxy da cor de Brown moldou o comprimento do tubo 3150A 12kV 563mm da isolação dos isoladores

VS1-12/3150A Tubo de isolamento de resina fundida com disjuntor de vácuo interno de alta tensão VCB

A tecnologia do gel de pressão automático (APG) de resina epóxi líquida apresenta elevados requisitos técnicos e tecnológicos, nomeadamente armazenamento estável a temperatura de mistura,atividade de reacção rápida a alta temperatura, curto tempo de gelação rápida, curto ciclo de cura, boa resistência à fissuração e desempenho de impacto à temperatura,Alta resistência a tensões mecânicas e elétricas para satisfazer os requisitos técnicos do produtoAlém disso, para satisfazer os requisitos específicos do processo APG, deve ter uma curva específica "viscosidade-tempo", "viscosidade-temperatura curva", "gel tempo-temperatura curva.

Cabine central, conhecido como blindagem de metal no caso de um equipamento de comutação de mudança.2 / 12kV e é uma unidade de distribuição interior de um sistema de segmento de ônibus único AC 50 Hz de três fases ou de um sistema de segmento de ônibus duploÉ utilizado para receber e combinar a eletricidade da rede de 3,6-12 kV, e para controlar, proteger, monitorar e medir o circuito elétrico.gerador de energia pequeno e médio, subestação de energia do sistema de energia, fonte de alimentação, distribuição de energia de empresas industriais e de mineração e arranque de grandes motores de alta tensão.O nome completo de Zhongzhigui é o Armored Installed Switchgear., que move o interruptor de metal médio com uma estrutura de três níveis, com um barramento e painel de instrumentos (isolados um do outro), uma sala de interruptor no meio e uma sala de cabo na parte inferior.Porque o interruptor está na camada média, por isso é chamado o tipo de armadura para mover o tipo de equipamento de interruptor fechado de metal, abreviação para o armário.

Estrutura elevada e elevada e estrutura equivalente

O armário médio padrão é de estrutura alta e baixa, a altura do lado da frente é de 2300 mm, a altura do lado traseiro é de 2000 mm; e a estrutura de contorno é consistente.e a sala de instrumentos é uma estrutura separadaA barra do gabinete de contorno está organizada em ziguezague vertical, e a sala de instrumentos e o corpo do gabinete estão integrados.A mesma estrutura de altura tem um espaço de montagem maior do que a estrutura alta e baixa, e também é conveniente para a produção e manutenção da operação.
Interruptor de terra traseiro e central
O interruptor de aterragem do armário neutro tem dois modos de instalação: traseiro e central.deve ser colocado a partir do lado da frente do armário entrada da porta inferior do armárioAs portas dianteiras e traseiras do Zhongzhigui devem ser "cinco guardas" interlock com interruptores de aterragem.a construção ou manutenção do cabo entra pela porta traseira inferior do armárioNormalmente, o lado inferior do armário é separado por uma placa de ferro, sem condutor elétrico no lado da frente, a porta traseira e o interruptor de aterragem para o bloqueio de "cinco guardas".

Perfeccionar a função das "cinco precauções"
Através do mecanismo de acionamento do gabinete e do chassi do carro do disjuntor para alcançar a operação elétrica da função "cinco-prevenção".a parte da função "cinco guardas" no gabinete não pode satisfazer os requisitos, e a função de "cinco guardas" deve ser melhorada.
Bloqueio do interruptor de ligação à terra
A linha de energia Zhongzhigui usa a fonte de alimentação "de mãos dadas", e quando o disjuntor no gabinete central está na posição de teste, ainda é possível fornecer energia de outras subestações.Antes do interruptor de aterragem deve garantir que não há energia fora do fio, existem três operações principais de bloqueio.
