Equipamento bonde do transformador da resina do molde da alta tensão de Brown para o sistema de energia

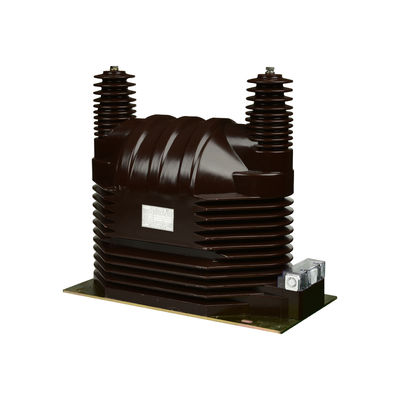

Transformador de Tensão de Alta Tensão Interno de Resina Epóxi de Fundição JDZ-35Q

Transformadores de tensão (PT) e transformadores de corrente (CT) são equipamentos elétricos importantes do sistema de energia. Eles são responsáveis pela separação entre sistemas de alta e baixa tensão e pela conversão de alta tensão para baixa tensão. Se a fiação está correta ou não é de grande importância para o funcionamento normal de equipamentos como proteção, medição e monitoramento. Na nova instalação de PT, operação de CT ou substituição de cabo secundário de PT, CT, o método de teste de polaridade para verificar a correção da fiação de PT e CT tem sido os procedimentos de trabalho necessários para a equipe de proteção de relés.

Para evitar a substituição da polaridade, é preciso encontrar o "mesmo nome" da entrada e saída do transformador. O método específico é a "polaridade pontual". Um exemplo de como pontuar a polaridade é dado aqui. O método consiste em conectar o multímetro tipo dedo ao enrolamento de saída secundário do transformador, e o multímetro acerta a engrenagem de tensão CC. Em seguida, o polo negativo de uma bateria seca é fixado ao fio de saída primário do transformador de corrente. Usando o polo positivo da bateria seca para "apontar" o fio de entrada primário do transformador de corrente, de modo que uma corrente de pulso +(positivo) seja gerada no circuito primário do transformador; Ao mesmo tempo, observe em que direção a agulha do multímetro ponteiro está "deslocada". Se a agulha do multímetro for deslocada de 0 para a direita, a agulha é "virada para trás", o que significa que a "extremidade de entrada primária" do transformador de corrente conectado ao terminal normal do multímetro tipo dedo não é o mesmo que a "extremidade de entrada secundária", o que é chamado de "polaridade reversa" ou "polaridade de adição".
