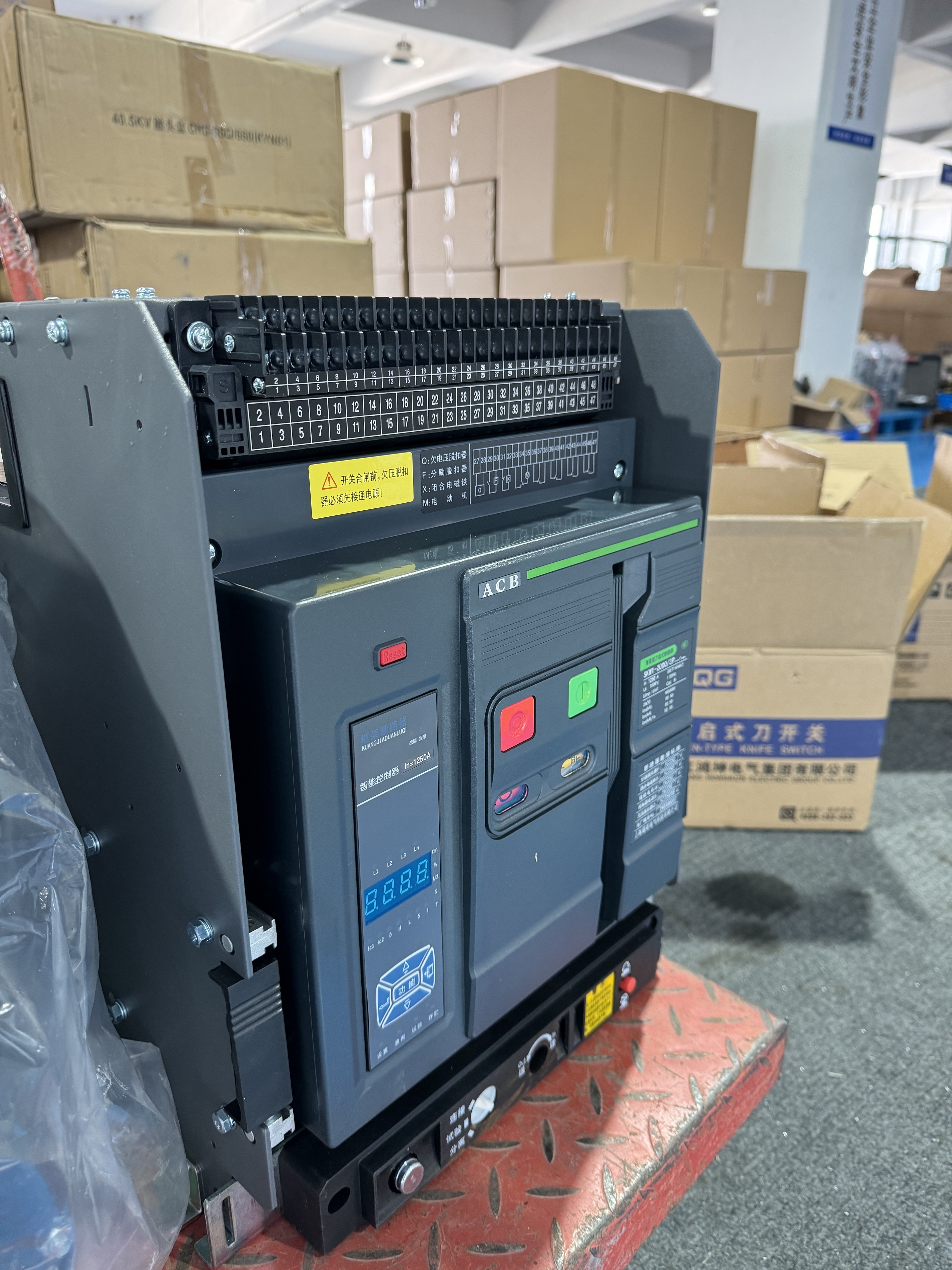

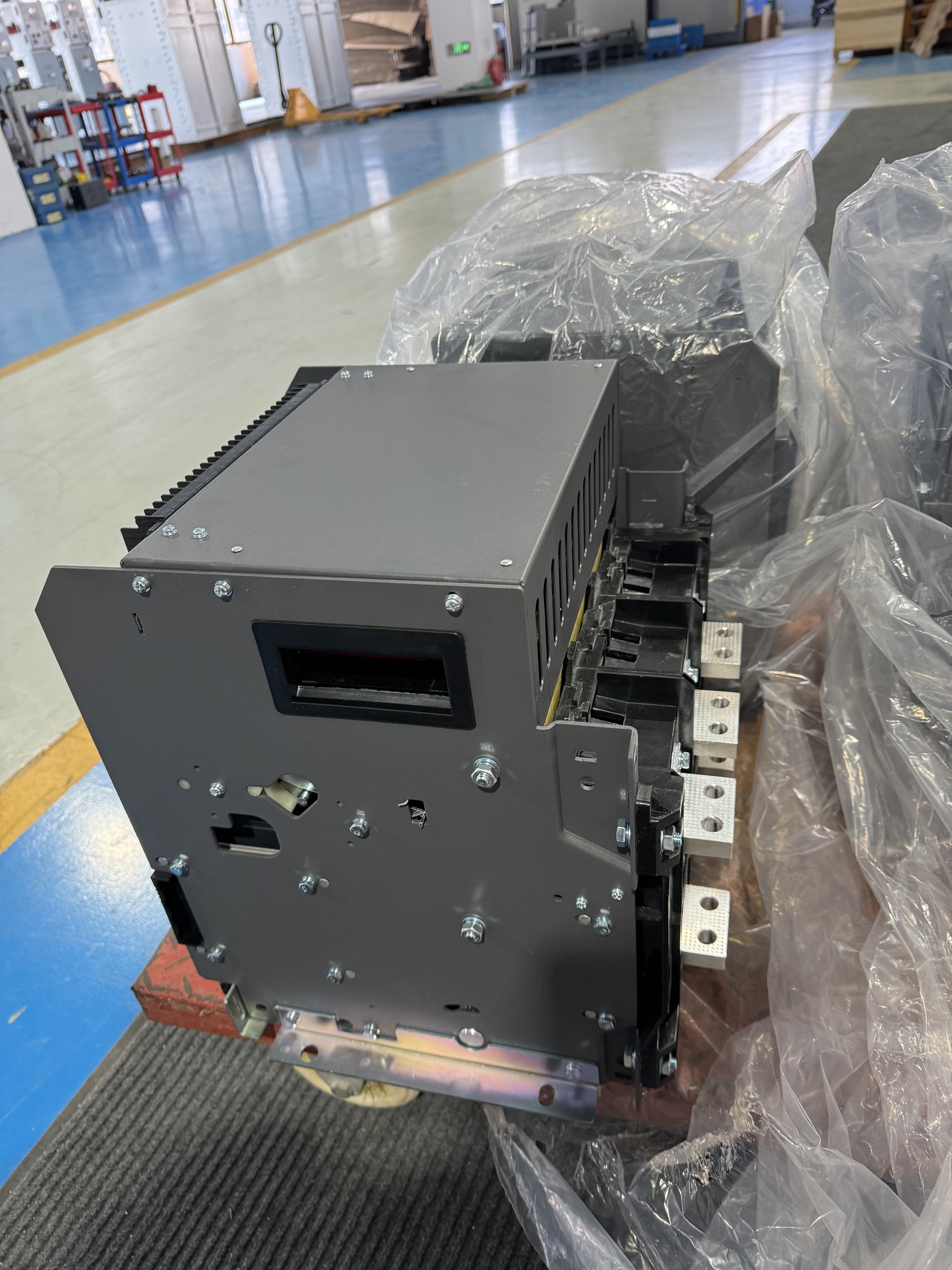

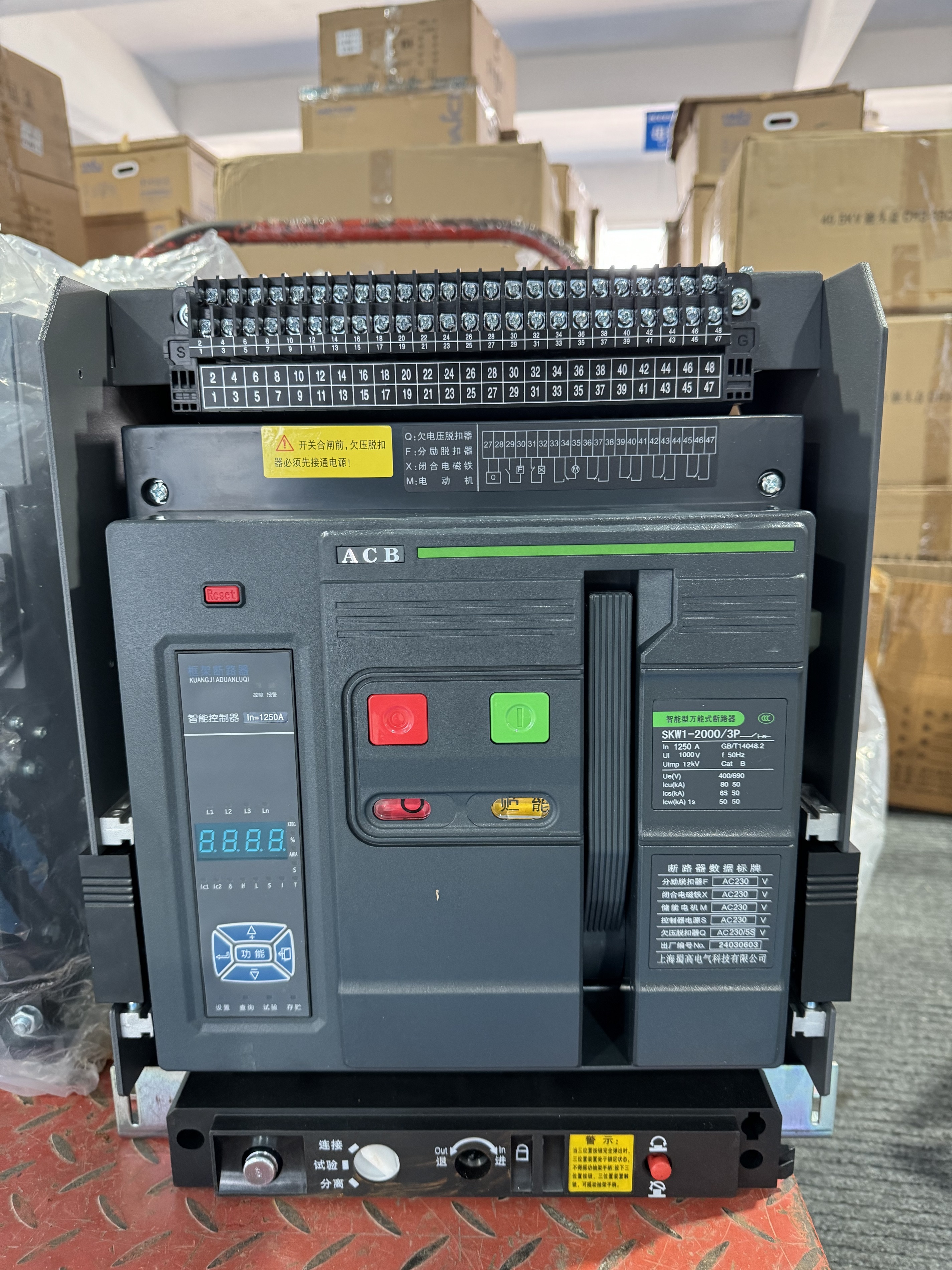

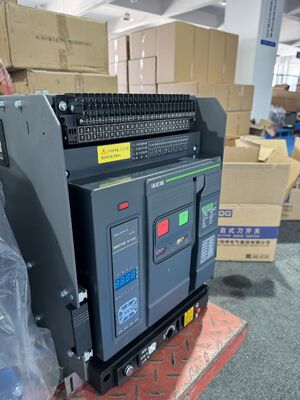

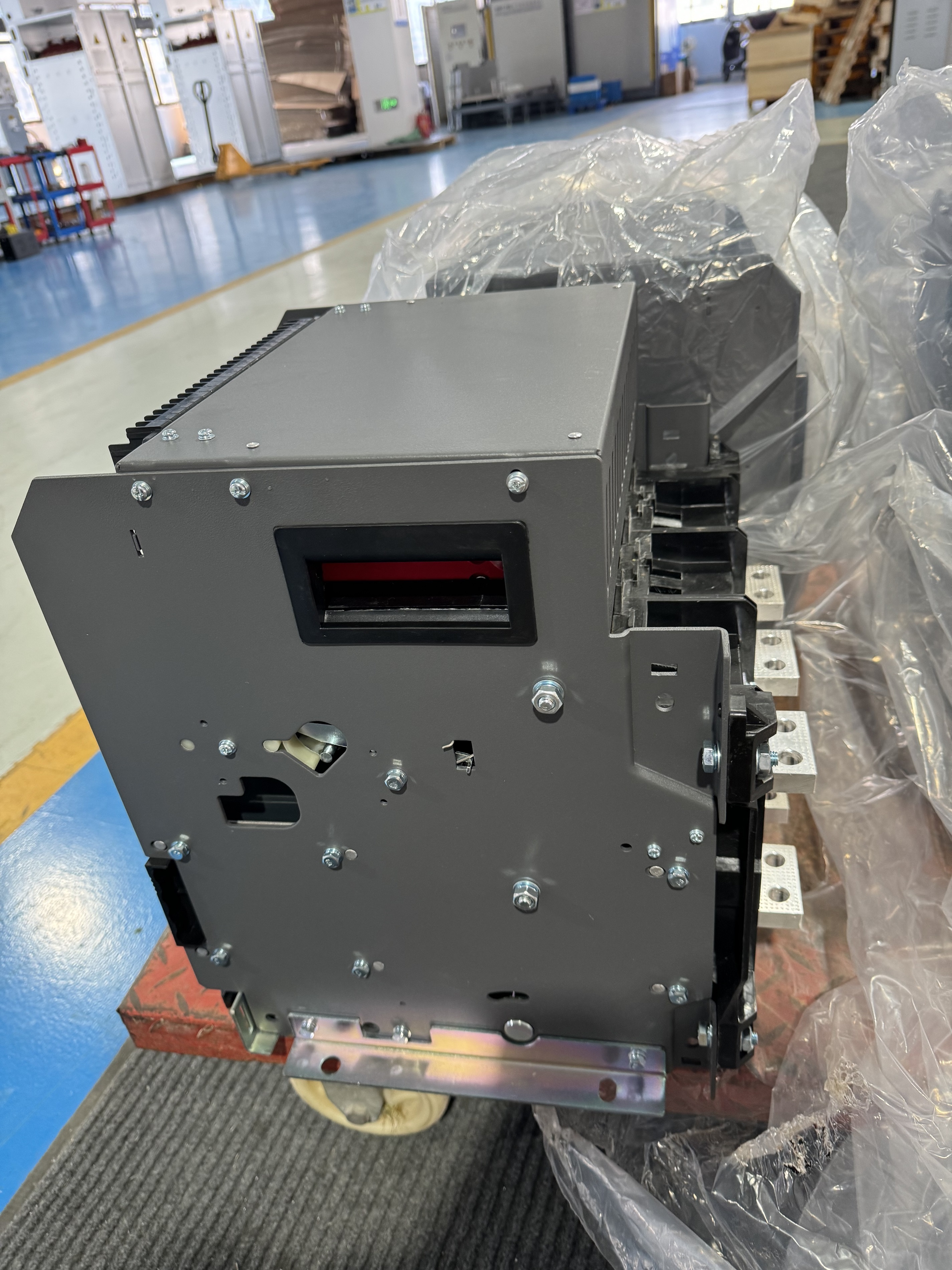

Disjuntor de Caixa Moldada 6300A

Introdução

Os disjuntores de baixa tensão (doravante referidos como disjuntores) são adequados para a rede de distribuição de CA 50Hz, tensão nominal até 660V (690V) e abaixo, e corrente nominal 400A~6300A, usados para distribuir energia elétrica e proteger circuitos e equipamentos de fonte de alimentação contra falhas como sobrecarga, subtensão, curto-circuito, aterramento monofásico, etc. O disjuntor possui uma função de proteção inteligente e proteção seletiva precisa, que pode melhorar a confiabilidade do fornecimento de energia e evitar interrupções desnecessárias. Ao mesmo tempo, com uma interface de comunicação aberta, ele pode realizar quatro controles remotos para atender aos requisitos do centro de controle e do sistema de automação. O disjuntor tem uma tensão de impulso suportada de 8000V a uma altitude de 2000 metros (diferentes altitudes são corrigidas de acordo com o padrão, e o máximo não excede 12000V). O disjuntor pode ser usado como um seccionador sem um controlador inteligente e sensor, marcado como um.
O disjuntor atende aos padrões GB14048.2 "Equipamentos de manobra e controle de baixa tensão - Disjuntores de baixa tensão" e IEC60947-2 "Equipamentos de manobra e controle de baixa tensão - Disjuntores"

Característica

1. possui 3 polos e 4 polos, tipo gaveta e tipo fixo, podendo ser instalado na linha;
2. possui uma variedade de controladores inteligentes, fornecendo diferentes funções: função inteligente, função de exibição.
3. função de configuração, função de monitoramento, função de memória de falhas, pode trazer interface de comunicação para realizar telemetria, ajuste remoto, controle remoto, comunicação remota; As características de proteção O são completas, a configuração é conveniente, alta precisão, com instantâneo, atraso curto, atraso longo, proteção monofásica. Características de proteção como aterramento.

classificação

1 De acordo com o método de instalação
a. Fixo b. Gaveta
2 De acordo com o número de polos: três polos, quatro polos
3 De acordo com o modo de operação
a. Operação elétrica
b. Operação manual (para inspeção e manutenção) O tipo de liberação
Controlador inteligente, liberação de subtensão instantânea (ou atrasada), liberação de derivação.
Desempenho do controlador inteligente:
a. O controlador inteligente é dividido em: tipo H (tipo de comunicação), tipo M (tipo inteligente geral), tipo L (tipo econômico); b. possui limite de tempo inverso de atraso longo de sobrecarga, limite de tempo inverso de atraso curto, limite de tempo, características instantâneas. As características de proteção necessárias podem ser definidas pelo usuário; c. Função de proteção contra aterramento monofásico; d. Função de exibição: exibição de corrente de configuração, exibição de corrente de operação, exibição de tensão de cada linha (a exibição de tensão deve ser proposta ao fazer o pedido); e. Função de alarme: alarme de sobrecarga; f. função de autoverificação: autoverificação de superaquecimento, autodiagnóstico de microcomputador; g. função de teste: teste as características de ação do controlador.

Condições normais de trabalho e condições de instalação

Temperatura ambiente do ar
O valor limite superior não excede +40°C, o valor limite inferior não cai abaixo de -5°C, e o valor médio de 24h não excede +35°C; Nota: O valor limite inferior é -10°C ou -25°C em condições de trabalho, o usuário deve informar a fábrica para confirmação: As condições de trabalho do valor limite superior excedendo +40°C ou o valor limite inferior inferior a -10°C ou -25°C, o usuário deve consultar nossa fábrica.
A altitude do local de instalação não excede 2000m.
◎Condições atmosféricas
A umidade relativa da atmosfera não excede 50% quando a temperatura ambiente do ar é de +40°C. Pode ter um grau relativo mais alto em temperaturas mais baixas. A umidade relativa média máxima do mês mais úmido é de 90%, e a temperatura mínima média do mês é de +25°C, e considere a condensação na superfície do produto devido a mudanças de temperatura. Usuários que excederem os requisitos devem consultar nossa fábrica.
◎Grau de proteção: IP30
◎Categoria de uso: Tipo B ou Tipo A
O Categoria de instalação
Disjuntores e liberações de subtensão com tensão de trabalho nominal de 660V (690V) e abaixo, bobinas primárias de transformadores de potência são usadas para a categoria de instalação V; circuito auxiliar e categoria de instalação do circuito de controle é ll.
O Condições de instalação
O disjuntor deve ser instalado de acordo com os requisitos deste manual. A inclinação vertical do disjuntor não deve exceder 5 graus (a inclinação do disjuntor de mina não deve exceder 15 graus).
