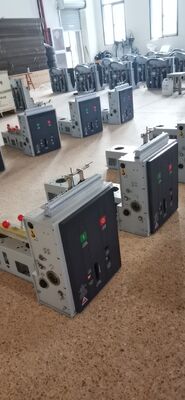

Disjuntor a vácuo de montagem lateral alta tensão interna com interruptor de alimentação 1250A

Lugar de origem Wenzhou
Marca QIUPU
Certificação ISO
Número do modelo VS1 (VBM7) - 12
Quantidade de ordem mínima 10pcs
Detalhes da embalagem WOODENS
Tempo de entrega 7 dias
Termos de pagamento T/T, Western Union
Habilidade da fonte 5000PCS/Month

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Rate Voltage 12 quilovolts Tensão da frequência 42 quilovolts
Corrente de espaço 20kA-31.5kA Atual 630A-1250A
Largo 650mm Tensão de fechamento AC/DC220,110,48
Realçar

Disjuntor a vácuo de 42 kV

,

disjuntor a vácuo interno de montagem lateral

,

disjuntor a vácuo 1250A

Deixe um recado
Descrição de produto

VS1(VBM7)-12 Disjuntor a Vácuo Interno de alta tensão de montagem lateral com interruptor de alimentação 630A-1250A



O disjuntor a vácuo VS1-12(VBM7) adota estrutura fixa.É usado principalmente em quadros fixos e pode ser usado separadamente para controlar e proteger as linhas de transmissão e distribuição.



O disjuntor a vácuo VS1-12(VBM7) pode operar com frequência ou interromper a corrente de curto-circuito várias vezes dentro da faixa de corrente operacional.Vida mecânica de até 30.000 vezes, capacidade total
A corrente de curto-circuito pode ser interrompida 50 vezes.
O disjuntor a vácuo VS1 é adequado para operação de religamento e possui alta confiabilidade de operação e vida útil.


O disjuntor a vácuo VS1-12(VBM7) (tipo geral) usa isoladores verticais para proteger contra os efeitos climáticos;E no aspecto de manutenção e manutenção, geralmente só precisa fazer a operação de limpeza ou lubrificação sexual.


O disjuntor a vácuo VS1-12 (VBM7) (tipo pólo) adota pólo de vedação integrado à estrutura de isolamento sólido, livre de manutenção.


VS1-12(VBM7) Os disjuntores a vácuo podem ser instalados na forma estacionária ou extraível em um armário de distribuição e também podem ser instalados em quadros .



Montagem lateral VS1(VBM7)-12
Mantenha o núcleo nos limites superior e inferior sem qualquer travamento mecânico.Quando há um sinal de ação, a corrente na bobina de fechamento ou separação produz um potencial magnético.
O campo magnético produzido pela bobina e o campo magnético produzido pelo ímã permanente são sobrepostos e sintetizados pelo campo magnético.O núcleo magnético, juntamente com a haste de acionamento fixada nele, é operado pela força magnética sintética e o corpo da chave é ligado e desligado na velocidade especificada.Esse mecanismo é chamado de estrutura biestável de dois bits porque o núcleo de ferro móvel pode ser mantido sem nenhum consumo de energia nas duas extremidades da jornada.



Item Dados técnicos
Tensão nominal (KV) 3.6 7.2 12 24 40,5
Frequência nominal (Hz) 50
Isolador (capacidade) isolante Tensão suportável de frequência 5 min (KV) 25 32 42 68 100
Tensão suportável de frequência 1 min (V)
Tensão suportável de impulso de iluminação (KV) 40 60 75 125 185
Tensão de fechamento CA/CC 220V/110V

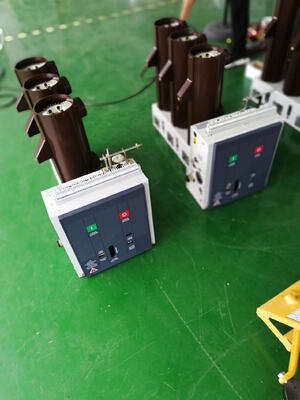

Disjuntor a vácuo de montagem lateral alta tensão interna com interruptor de alimentação 1250A 0
