Função de recolocação do disjuntor VCB de alta tensão de 24 KV / disjuntor de vácuo externo

Lugar de origem Wenzhou
Marca QIUPU
Certificação IEC
Número do modelo ZN63(VS1)-24/630A-1600A
Quantidade de ordem mínima Negociável
Preço negotiable
Detalhes da embalagem WOODENS
Tempo de entrega 7 dias
Termos de pagamento Western Union, T/T.
Habilidade da fonte 1000pcs/mês

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Interruptor de VCB Tensão Alta tensão
Taxa de corrente 630A-4000A Corrente do espaço 31.5ka
Largo 650 mm-800 mm Vida 10000 vezes
Pólo 275 mm
Destacar

Recolocação da operação VCB Circuit Breaker

,

Interruptor VCB de vácuo externo

,

Interruptor VCB de 24 KV

Deixe um recado
Descrição de produto

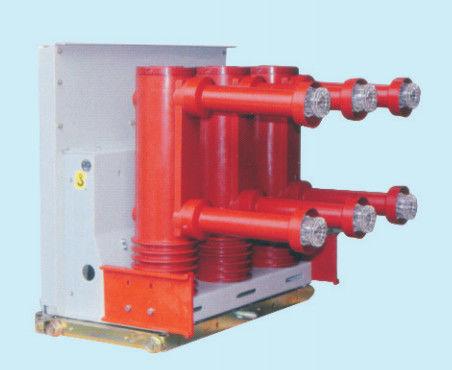

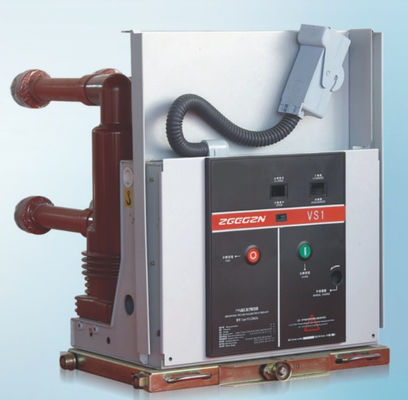

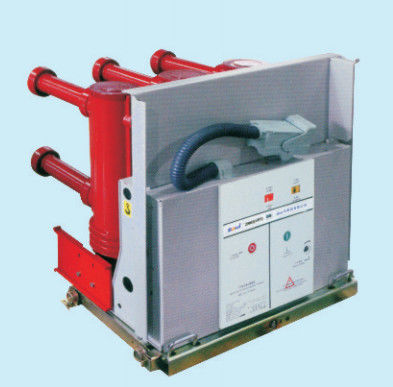

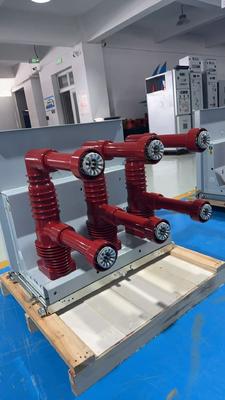

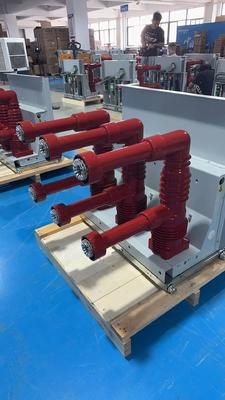

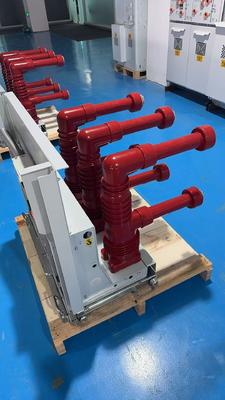

Disjuntor Vcb de Alta Tensão / Operação de Religamento do Disjuntor a Vácuo Externo



Introdução


O disjuntor a vácuo VS1 é adequado para operação de religamento e possui alta confiabilidade e vida útil.



O disjuntor a vácuo VS1 (tipo geral) utiliza isoladores verticais para proteger contra os efeitos climáticos; E no aspecto de manutenção, geralmente só precisa fazer a operação entre ou limpeza ou lubrificação.

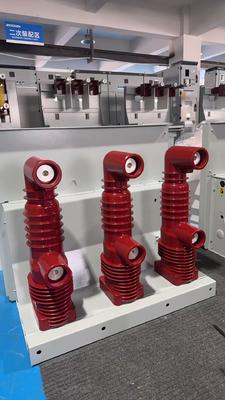

O disjuntor a vácuo VS1 (tipo pólo) adota estrutura de isolamento sólido - pólo de vedação integrado, realizado sem manutenção.



O campo magnético produzido pela bobina e o campo magnético produzido pelo ímã permanente são sobrepostos e sintetizados pelo campo magnético. O núcleo magnético, juntamente com a haste de acionamento fixada nele, é operado pela força magnética sintética e o corpo do interruptor é ligado e desligado na velocidade especificada. Este mecanismo é chamado de estrutura biestável de dois bits porque o núcleo de ferro móvel pode ser mantido sem qualquer consumo de energia nas duas extremidades do percurso. No mecanismo eletromagnético tradicional, o núcleo móvel é mantido em uma extremidade do percurso pela ação de uma mola, enquanto na outra extremidade do percurso, é protegido por uma trava mecânica ou energia eletromagnética. Do exposto, o atuador de ímã permanente é uma combinação especial de eletroímã e ímã permanente para alcançar o mecanismo de operação do disjuntor tradicional de todas as funções: ímã permanente em vez de tradicional.



Parâmetros



Item Dados técnicos
Tensão nominal (KV) 3.6 7.2 12 24 40.5
Frequência nominal (Hz) 50
Isolador (capacidade) isolante Tensão suportável de frequência 5 min (KV) 25 32 42 68 100
Tensão suportável de frequência 1 min (V) 2000
Tensão suportável de impulso de iluminação (KV) 40 60 75 125 185
Descarga parcial (pc) ≤10
Dobra de disputa (N) ≥1000
