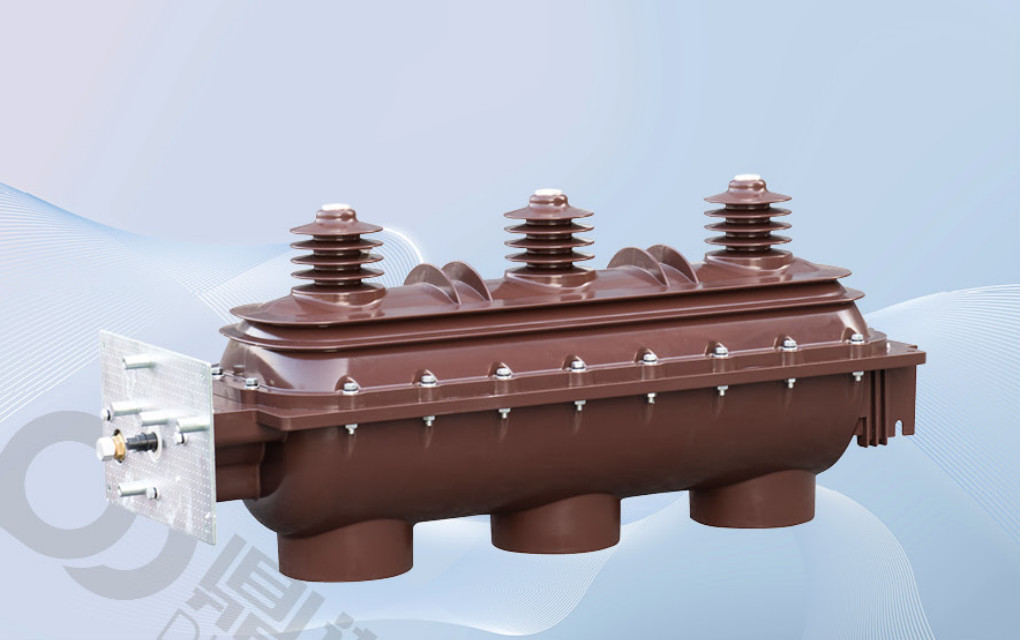

Mecanismo de isolamento e funcionamento do interruptor do disjuntor de carga SF6 de 24 kV com interruptor

Isolador e Mecanismo de Operação do Disjuntor de Carga SF6 de 24kV com Aparelhagem

      O hexafluoreto de enxofre (SF6) é um bom isolante gasoso. Sua aplicação típica é a isolação a gás em aparelhos de alta tensão de sistemas de fornecimento de energia. Quando o gás hexafluoreto de enxofre encontra alto calor e altas temperaturas (por exemplo, arco), produz gases de fluoreto de hidrogênio e dióxido de enxofre, que coexistem com gases de hexafluoreto de enxofre não decompostos. A pressão nominal do disjuntor de alta tensão SF6 é geralmente 0,6 MPa (pressão manométrica). A pressão do gás SF6 deve ser verificada em relação à curva de temperatura do produto ao inflar ou verificar a curva de temperatura.

        O disjuntor de hexafluoreto de enxofre é um novo tipo de disjuntor de alta tensão que utiliza gás SF6 como meio isolante e meio de extinção de arco. O gás SF6 puro é incolor, inodoro, não inflamável e gás inerte não tóxico. Possui boa isolação e desempenho de extinção de arco. Os disjuntores de hexafluoreto de enxofre usam gases SF6 de alta pressão, formando um fluxo de ar de alta pressão entre as aberturas e os contatos na câmara de extinção de arco para soprar o arco, a pressão dos gases SF6 soprando o arco até 1-1,5 MPa. O disjuntor de hexafluoreto de enxofre é pequeno em tamanho, possui alta resistência de isolamento, bom desempenho de extinção de arco, longo período de manutenção e pode formar um aparelho de combinação fechada.

superioridade	Tensão de Frequência	Corrente Nominal
Seguro	98kV	630A-1250A

             O disjuntor de hexafluoreto de enxofre é um disjuntor que utiliza gás hexafluoreto de enxofre (SF6) como meio de extinção de arco e meio de isolamento. Disjuntor SF6. O uso de hexafluoreto de enxofre como meio de extinção de arco em disjuntores começou no início da década de 1950. Devido às excelentes propriedades deste gás, o disjuntor único é significativamente superior em parâmetros de tensão e corrente em relação ao disjuntor de ar comprimido e ao disjuntor de baixo combustível, e não requer alta pressão e um número considerável de interrupções em série. Nas décadas de 1960 e 1970, os disjuntores SF6 foram amplamente utilizados em sistemas de energia de ultra-alta tensão. No início da década de 1980, foram desenvolvidos disjuntores SF6 de 363KV de falha única, 550 kV de falha dupla e corrente nominal de abertura de 80, 100 kA.
