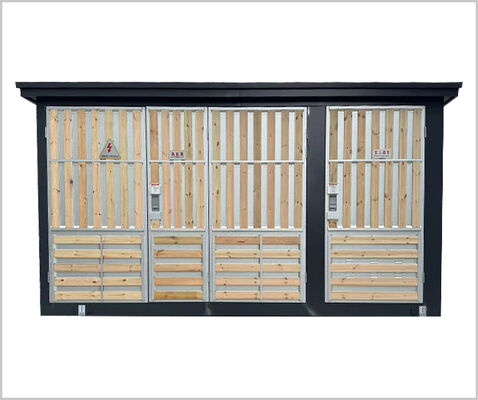

Subestações pré-instaladas de alta e baixa tensão para sistemas de energia

Lugar de origem Wenzhou
Marca Qiupu
Certificação GB17467
Número do modelo ZBW-12/630A/1250A
Quantidade de ordem mínima Negociável
Preço Negotiable
Tempo de entrega 7 dias
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 5000

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Altitude 1000 m Temperatura ambiente -25℃~+40℃
Corrente nominal 630A/1250A Temperatura relativa A média diária não é mais de 95%, e a média mensal não é mais de 90%
porta interna/saída Exterior
Realçar

Subestação pré-instalada de alta tensão

,

Subestação pré-instalada de baixa tensão

,

Subestação pré-instalada do sistema de alimentação

Deixe um recado
Descrição de produto

Subestações pré-instaladas de alta e baixa tensão para sistemas de energia



Descrição do produto



Este produto cumpre plenamente a norma GB17467 "Subestações pré-fabricadas de alta e baixa tensão". É adequado para distribuição de energia pública urbana, distribuição de energia para lâmpadas de rua,Empresas industriais e de mineração, edifícios urbanos, bairros residenciais, terminais de campos petrolíferos, hotéis, parques e canteiros de obras, etc.



Modelo e seu significado



Subestações pré-instaladas de alta e baixa tensão para sistemas de energia 0

Subestação pré-fabricada
Características estruturais: fonte P-product; fonte M-eye
3Número de série do desenho

4Tensão nominal do lado de alta tensão (kV)
5 Tensão nominal do lado de baixa tensão (kV)
6 Capacidade nominal do transformador (kVA)



Condições de utilização

Os utilizadores devem fornecer as seguintes informações no caso de encomendar:
• Altitude: W 1000m;
•Temperatura ambiente: 25 °C (~+40 °C);
•Humidade relativa: o valor médio diário não é superior a 95% e o valor médio mensal não é superior a 90%;
• Nível antivibração: aceleração horizontal 0,4 m/s2, aceleração vertical 0,15 m/s2;
• O local de instalação não apresenta impactos graves, poluição grave e corrosão química, nem polvo condutor ou risco de explosão.Por favor, consulte a nossa empresa para resolver.



Parâmetros técnicos





Nome Unidade Aparelhos elétricos de alta tensão Transformador Aparelhos eléctricos de baixa tensão I
Voltagem nominal kV 6/10 6/0.4 10/0.4 0.4
Capacidade nominal KVA   50-1600
Corrente nominal A 200, 400, 630   100-3200
Corrente nominal de corte de curto-circuito A Interruptor de carga 400-630   15 ~ 63 kA
kA Interruptor de combinação depende de fusível
Corrente de resistência a curto prazo nominal kA 16, 20 ((4s)   15 (l)
  30 ((l)
Corrente de resistência máxima nominal kA 31.5, 50   30
  63
Frequência de potência resistir tensão ((min) kV Relativamente e alternativamente32/42 25/35 ((Imersão em óleo) W 0.3,2
Fratura de isolamento 36/48 20/28 ((Seco) > 03,2.5
Impulso de relâmpago resistir à tensão (valor máximo) kV Relativamente e alternativamente60/75 60/75
Fratura de isolamento 70/85
Nível de protecção do gabinete     Proteção IP32
Nível de ruído db   55
Padrão executivo   GB/T 17467
  DL/T537 <6-35kVSubestação do tipo caixa que ordena condições técnicas>



Nota: Os pontos 5 e 6 não são exigidos quando a capacidade do transformador for inferior a 200 kVA.



Desenho das dimensões da instalação



Subestações pré-instaladas de alta e baixa tensão para sistemas de energia 1Subestações pré-instaladas de alta e baixa tensão para sistemas de energia 2



1Tecto.
2- Jaluzes.
3Caixa de medição externa
4Anel de levantamento.
5. Chassis rígido de fenda

6A porta.
7. tijolos de tira, imitação de tijolos de parede
8Fundamentos de concreto
9- Fundição do túmulo



Precisa de saber quando encomendar



Os utilizadores devem fornecer as seguintes informações se ordenarem
•Requisitos de modelo, capacidade, quantidade, cor e tamanho, material da carcaça;
• Modelo do transformador, desempenho, grupo de ligação, intervalo de ligação e requisitos de impedância;
• Esquema de fiação primária do lado de alta tensão, modelos de componentes, especificações e requisitos;
• Óleo de transformador (25°, 45°, óleo de ponto de ignição elevado);
• Requisitos de configuração de rede de gestão inteligente de energia ou de gestão de propriedades para subestações de tipo caixa; • Requisitos de ambiente de utilização.
