Distribuição de energia de comutadores metálicos fechados de corrente alternada removível blindado de 36 kV

Distribuição de energia de comutadores metálicos fechados de corrente alternada removível blindado de 36 kV

Descrição do produto

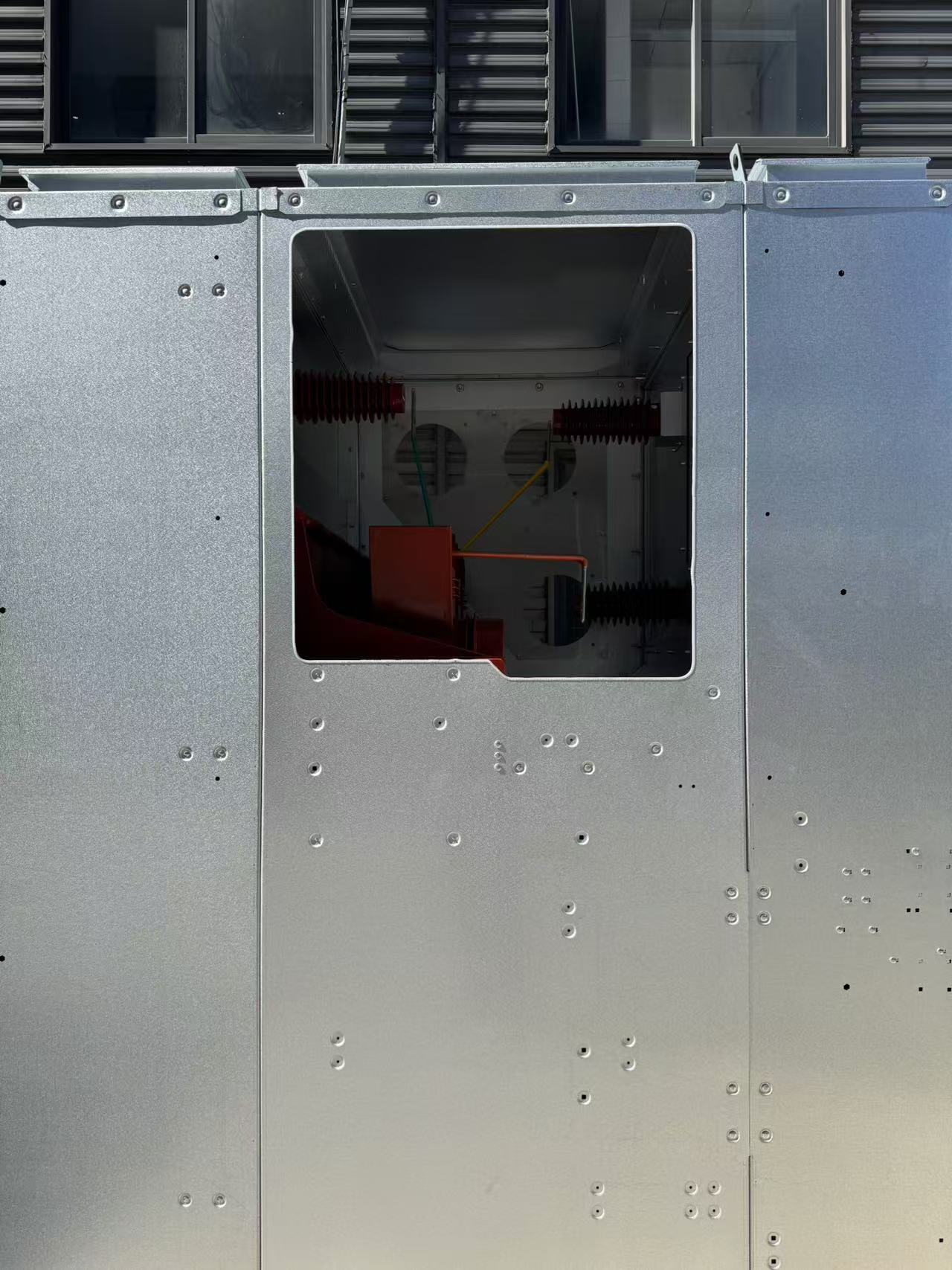

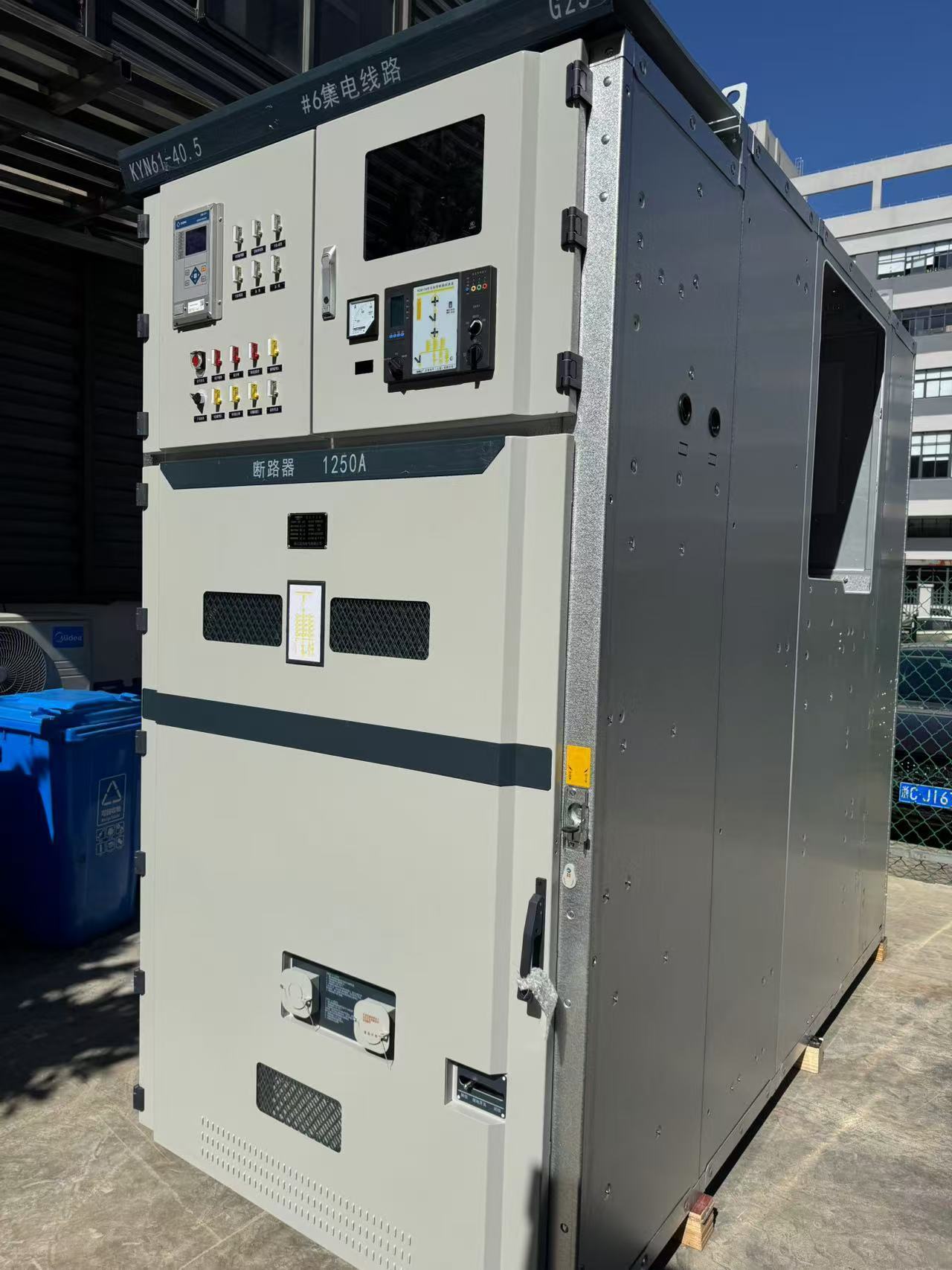

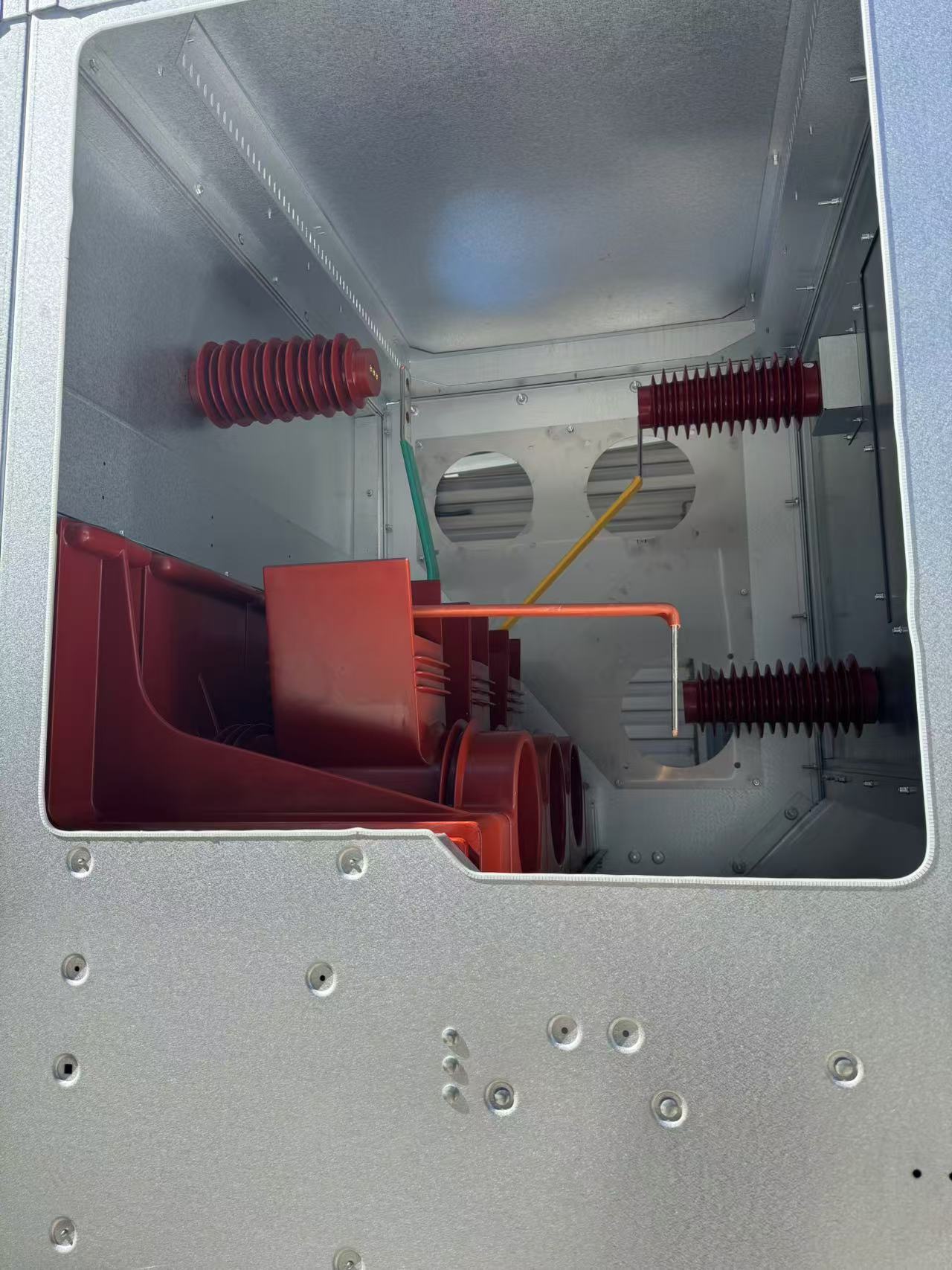

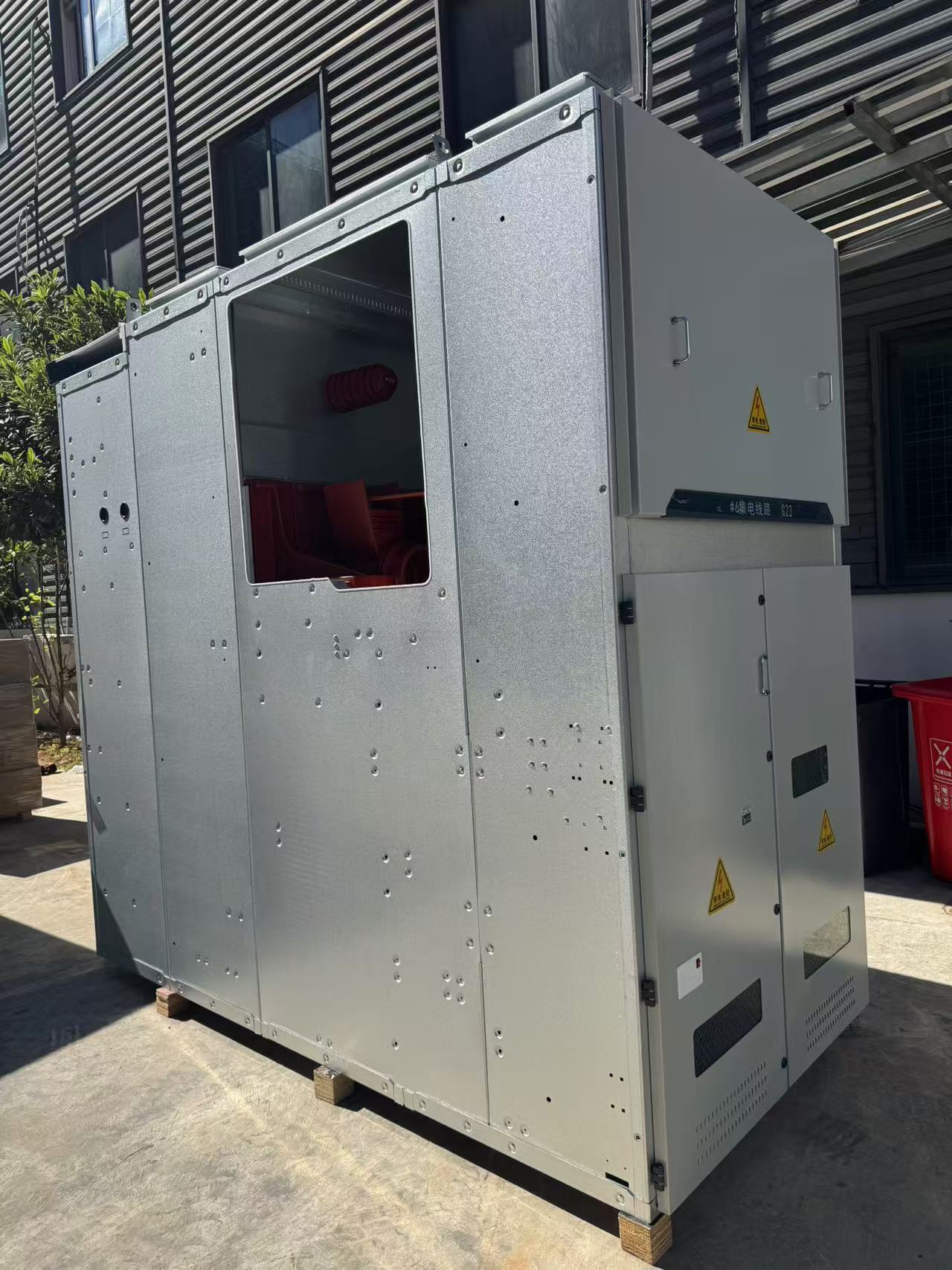

KYN61-40.5 Dispositivo de distribuição completa de energia interna de corrente alternada removível blindado com fecho metálico (doravante designado por "dispositivo de distribuição") de corrente alternada trifásica de 50 Hz, tensão nominal de 40,5 kV.Subestações, e empresas industriais e de mineração para receber e distribuir energia elétrica, pode controlar, proteger e monitorar circuitos, e também pode ser usado em locais com operações frequentes.
Este equipamento de comutação cumpre a norma GB3906-2006 "3~35kV AC Metal-enclosed Switchgear",GB/T11022-1999 "Requisitos técnicos comuns da norma relativa aos equipamentos de comutação e controlo de alta tensão" e DL/T 404-2007 "3.6 kV ~ 40.5 kV AC Equipamento de comutação e controlo de circuito alternado de metal" e outras normas.

Modelo e seu significado

1Equipamento de ligação blindado metálico

2Removível

3Interiores

4Número de série do desenho

5Tensão nominal (kV)

Tipo de disjuntor: Z-vácuo; SF6-hexafluoreto de enxofre

7Corrente nominal

8Corrente nominal de corte de curto-circuito (kA)

Área de aplicação

•Temperatura ambiente: limite superior de +40°C e o valor médio medido em 24h não excede 35°C, limite inferior -10°C; •Alta: altitude não superior a 1000m;
•Umidade relativa: o valor médio diário não excede 95% e o valor médio mensal não excede 90%;
•Intensividade do sismo: não superior a 8 graus;
• pressão de vapor de água: o valor médio diário não excede 2,2 kPa e o valor médio mensal não excede 1,8 kPa;
Ambiente circundante: local onde não há incêndio, risco de explosão, poluição grave, corrosão química e vibrações severas.

Parâmetros técnicos

Desenho das dimensões da instalação

A. Sala de autocarros
B. Sala para carrinhos de mão
C. Sala de cabos
D. Sala de instrumentos do relé
1Anel de levantamento.
2O autocarro principal.
3. Anel de cobertura para pequeno compartimento de barras
4A porta da sala de instrumentos.
5O autocarro da sucursal
6Busto de autocarro.
7Caixinha de cabeça de verme-do-corvo
8. bobina de autocarro analógica
9. placa de identificação
10Iluminação
11A porta do carro de mão.
12Transformador de corrente
13, cadeia de alfinetes
14Isolador
15. Detentor de óxido de zinco
16Parede isolante.
17Interruptor de aterragem.
18. Montar válvulas
19- Carrinho de mão de interruptor de vácuo
20- Uma pequena sala de terminais.

Precisa de saber quando encomendar

Os utilizadores devem fornecer as seguintes informações se ordenarem
• Número do plano de circuito principal, finalidade, diagrama do sistema de linha única, diagrama de arranjo e diagrama do arranjo da sala de distribuição de energia, etc.;
• Diagrama esquemático de fiação dos circuitos auxiliares e diagrama de arranjo dos terminais;
• Modelo, especificação e quantidade dos componentes elétricos do equipamento de ligação;
• Requisitos para as funções de controlo, medição e protecção dos equipamentos de ligação, bem como requisitos para outros dispositivos de bloqueio e automáticos;
• Se for necessária uma ligação de ponte de autocarro entre os equipamentos de ligação ou os gabinetes de entrada, a capacidade de carga de corrente nominal da ponte de autocarro, o comprimento da ponte de autocarro,devem ser fornecidos dados relativos à altura do solo e a outros requisitos específicos• Quando forem necessários acessórios e peças sobressalentes, devem ser fornecidos os tipos e quantidades;
• O equipamento de interrupção é utilizado em condições ambientais especiais e deve ser especificado no momento da encomenda.
