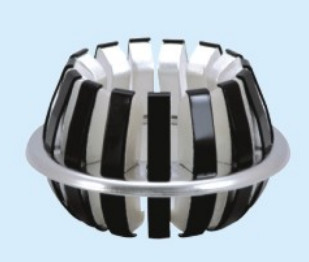

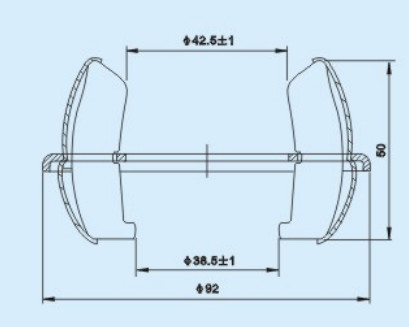

GC4-1250A Jaw de tulipa de cobre elétrico contato 15 pinos para interruptor de circuito de vácuo

GC4-1250A cobre contato de mandíbula eléctrica 15 pinos para interruptor de vácuo

Requisitos de instalação
(1) Todas as peças e componentes antes da instalação devem passar pela inspecção.
(2) As ferramentas e ferramentas de instalação devem ser limpas e satisfazer os requisitos de montagem.,E não usem chaves vivas.
(3) A ordem de instalação deve respeitar o procedimento de instalação e as especificações dos elementos de fixação instalados em cada componente devem ser adoptadas em conformidade com os requisitos de projecto.Em especial,, o parafuso fixado no final do contacto estático na câmara de extinção de arco não deve ser confundido na sua especificação de comprimento.
(4) A distância entre os postes após a montagem e a distância entre as linhas de qualificação superior e inferior devem satisfazer os requisitos do tamanho do modelo.(5) Após a montagem de cada peça giratória e deslizante, deve mover-se livremente e lubrificar o local de atrito em movimento.
(6) Após ter passado o ensaio de regulação, deve ser limpo e limpo; as partes de ligação regulaveis de cada componente devem ser marcadas com tinta vermelha,e a extremidade da saída deve ser pintada na floresta e selada com papel limpo.

             Os disjuntores de vácuo são montados com ZN39 ((ver figura III) como exemplo e podem geralmente ser instalados em três partes, a saber, a frente, a parte superior e a traseira.A ordem da instalação frontal é: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning armA ordem superior de instalação é: fuso e banco do rolamento → tampão de óleo → putter de isolamento.
A ordem da instalação traseira é a seguinte: mecanismo de funcionamento → mola de separação → contador, fechamento, instrução de separação, marca de solo.
Em seguida, conecte as três partes acima da instalação: a parte da frente e a parte superior, e conecte o alfinete ao braço triangular com a junção reguladora do putter isolado;As partes traseira e superior estão ligadas pelo enlace de accionamento ajustável do mecanismo de accionamento com o alfinete e o braço do fusoO processo de montagem é simples, intuitivo e conveniente.
O ajuste inicial destina-se principalmente ao ajuste da distância de contacto e do curso de contacto dos disjuntores de vácuo montados.
O ajustamento inicial deve ser efectuado manualmente com fechamento lento para verificar se as partes da ligação de instalação estão corretas.para não fechar a mola de contato e morrer, de modo que, ao instalar, a cabeça ativa ajustável do putter isolado deve ser curta.
