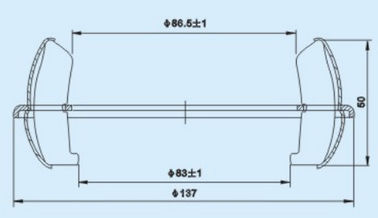

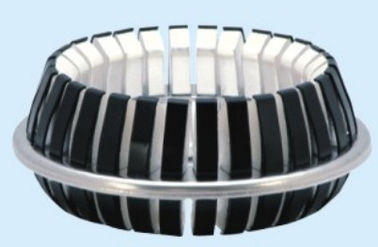

GC4-3150A cobre contato de mandíbula eléctrica 30 pinos para interruptor de vácuo

GC4-3150A cobre contato de mandíbula eléctrica 30 pinos para interruptor de vácuo

1Requisitos de instalação
(1) Todas as peças e componentes antes da instalação devem passar pela inspecção.
(2) As ferramentas e ferramentas de instalação devem ser limpas e satisfazer os requisitos de montagem.,E não usem chaves vivas.
(3) A ordem de instalação deve respeitar o procedimento de instalação e as especificações dos elementos de fixação instalados em cada componente devem ser adoptadas em conformidade com os requisitos de projecto.Em especial,, o parafuso fixado no final do contacto estático na câmara de extinção de arco não deve ser confundido na sua especificação de comprimento.
(4) A distância entre os postes após a montagem e a distância entre as linhas de qualificação superior e inferior devem satisfazer os requisitos do tamanho do modelo.(5) Após a montagem de cada peça giratória e deslizante, deve mover-se livremente e lubrificar o local de atrito em movimento.
(6) Após ter passado o ensaio de regulação, deve ser limpo e limpo. As partes de ligação regulaveis de cada componente devem ser marcadas com tinta vermelha,e a extremidade da saída deve ser pintada na floresta e selada com papel limpo.

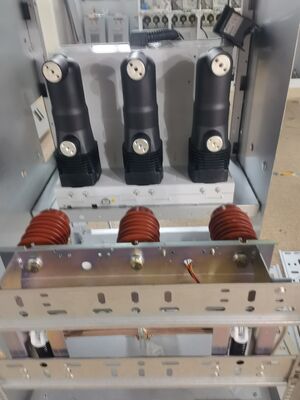

2.Os disjuntores de vácuo são montados com ZN39 (ver figura III) como exemplo e podem geralmente ser instalados em três partes, a saber, a frente, a parte superior e a traseira.A ordem da instalação frontal é: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning armA ordem superior de instalação é: fuso e banco do rolamento → tampão de óleo → putter de isolamento.
A ordem da instalação traseira é a seguinte: mecanismo de funcionamento → mola de separação → contador, fechamento, instrução de separação, marca de solo.
Em seguida, conecte as três partes acima da instalação: a parte da frente e a parte superior, e conecte o alfinete ao braço triangular com a junção reguladora do putter isolado;As partes traseira e superior estão ligadas pelo enlace de acionamento ajustável do mecanismo de accionamento com o alfinete e o braço do fusoO processo de montagem é simples, intuitivo e conveniente.
O ajuste inicial destina-se principalmente ao ajuste da distância de contacto e do curso de contacto dos disjuntores de vácuo montados.
O ajustamento inicial deve ser efectuado manualmente com fechamento lento para verificar se as partes da ligação de instalação estão corretas.para não fechar a mola de contato e morrer, de modo que, ao instalar, a cabeça ativa ajustável do putter isolado deve ser curta.

3.O interruptor pode estar equipado com um interruptor de isolamento trifásico, claramente visível no estado de separação do interruptor de isolamento,com um dispositivo de bloqueio à prova de falhas com o corpo do disjuntorO interruptor só pode ser operado quando a faca de isolamento estiver completamente fechada ou totalmente dividida.
