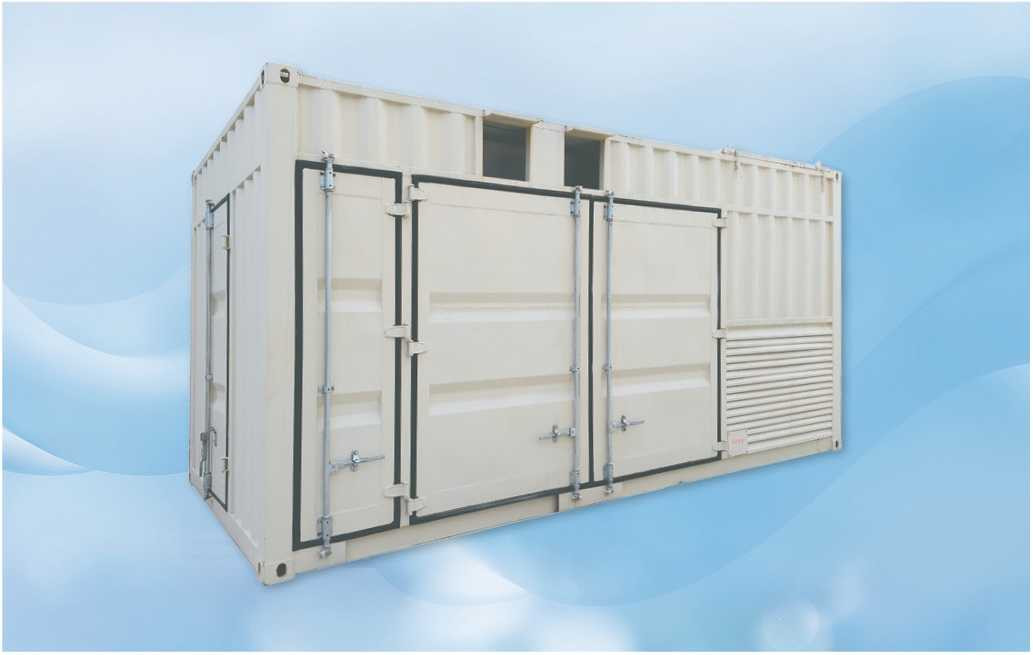

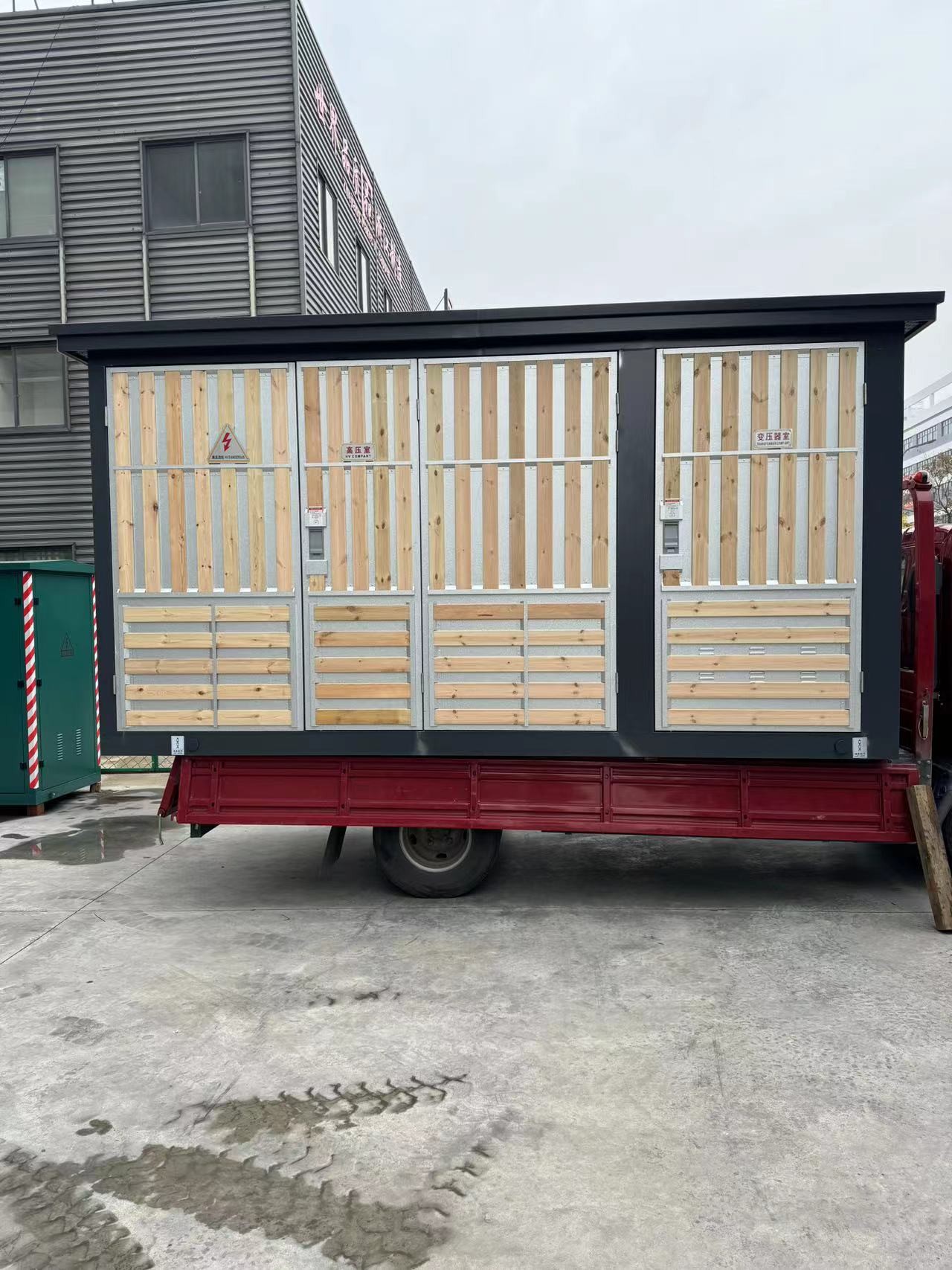

Subestação pré-fabricada modular inteligente

descrição do produto

A subestação modular inteligente pré-fabricada ZMSIB de 220kV e abaixo é uma nova geração de subestação inteligente promovida pela State Grid. Possui segurança e confiabilidade, pequena área de ocupação, curto período de construção, aparência pequena e requintada, longa vida útil, sem radiação, baixo ruído, vantagens como layout flexível. O transformador principal adota produtos de ponta mundial, que são seguros e confiáveis, de baixo ruído, sem vazamentos, sem núcleo suspenso; toda a estação não possui condutores expostos, equipamentos elétricos expostos e boa proteção de invólucro para evitar acidentes; toda a estação tem um layout compacto. Em comparação com subestações de construção civil, a área do piso e a altura são reduzidas em mais de 30%, o que reduz a taxa de ocupação do espaço urbano; todos os equipamentos da subestação adotam o conceito de design modular de blocos de construção, e cada módulo realiza produção em fábrica, construção em montagem e trabalho civil no local. Em comparação com subestações de construção civil convencionais, a quantidade de instalação de equipamentos foi reduzida em mais de 70%, e a carga de trabalho de instalação de equipamentos foi reduzida em mais de 80%; os equipamentos não precisam ser fechados ao entrar no local, e não há poluição por poeira e ruído durante o processo de construção; Melhorar a harmonia do planejamento urbano e integrar-se ao ambiente circundante; o transformador é colocado em uma cabine pré-fabricada, e o ruído da subestação é reduzido para menos de 40 decibéis através de tecnologia de firewall, tecnologia de barreira sonora e tecnologia de blindagem eletromagnética para atender aos requisitos de avaliação de impacto ambiental da cidade e eliminar o ambiente circundante. Poluição sonora em bairros residenciais; devido à realização da modularização de subestações, ela pode ser organizada de forma flexível de acordo com a topografia do local, resolvendo completamente as dificuldades de aquisição de terras, construção e implantação de subestações centrais urbanas. É um novo modo de construção de subestações.

Características da Subestação

Rápido - ciclo de produção de fábrica de 3 meses, ciclo de construção no local de 1 mês.
• Pequeno - área pequena, que é 30%-70% menor do que a construção de subestações convencionais.
• A carcaça fina adota a tecnologia internacional avançada de seis anticorrosivos, 30 anos sem corrosão, 60 anos de vida útil. O equipamento elétrico principal adota equipamentos de baixa manutenção, que são seguros e confiáveis. Tecnologia de processamento requintada, design de aparência requintada.
• Economia - design padronizado, processamento de fábrica e construção pré-fabricada podem economizar 5%-10% do investimento geral de toda a estação. Layout compacto da subestação, utilizando tecnologia avançada de integração de sistemas, economizando 30%-70% de recursos terrestres.
• Estrutura modular flexível de blocos de construção pode adotar um modo de construção flexível de blocos de construção de acordo com a localização geográfica do local, ou pode ser construído em fases de acordo com o plano de longo prazo atual; a migração é conveniente, e todo o local pode ser realocado no menor tempo.

Escopo de aplicação

Os produtos podem ser usados não apenas em áreas centrais urbanas para resolver o problema de pouso difícil de subestações convencionais, mas também amplamente utilizados em indústrias de energia tradicionais, como carvão e petróleo, e novas indústrias de energia, como fotovoltaica e energia eólica. Ao mesmo tempo, com seu design "modular de blocos de construção", modo de produção e montagem de transporte, é especialmente adequado para locais com transporte rodoviário inconveniente, como subúrbios e áreas montanhosas remotas.

solução

Utilizando os equipamentos elétricos mais confiáveis do mundo, combinando a tecnologia de integração de sistemas de gabinetes de subestação tipo caixa externa e a tecnologia original de fabricação de cabines pré-fabricadas, a subestação é dividida em módulos de acordo com funções e padrões
Projeto, produção de fábrica e construção modular. De acordo com as diferentes configurações de várias subestações, diferentes módulos são selecionados para realizar a combinação modular. Possui as características de pequena área de ocupação, curto período de construção, alta segurança e confiabilidade, e aparência bonita, que subverte completamente a tradição. O modo de construção de subestações resolve completamente o problema de dificuldade de implantação de subestações centrais urbanas de grande e médio porte.                                                                                                                  Design modular, toda a estação é dividida em seis tipos de módulos de distribuição:
110kV módulo elétrico combinado GIS de cabine pré-fabricada
Módulo de estação de chaveamento de cabine pré-fabricada de 10kV, módulo de equipamento combinado secundário de cabine pré-fabricada, módulo de transformador de cabine pré-fabricada                                                                                                                      Bobina supressora de arco de transformador de aterramento tipo cabine pré-fabricada de 10kV
Sistema de compensação de potência reativa tipo cabine pré-fabricada de 10kV                                                                       Layout de subestações tipo compacto:
descrição do produto
Reduz drasticamente o espaço do piso
Layout tridimensional original de cabines pré-fabricadas
Eletrodomésticos combinados GIS tipo cabine pré-fabricada de 110kV são colocados no topo para economizar espaço
A estação de chaveamento de 10kV tipo cabine pré-fabricada e a cabine pré-fabricada do equipamento combinado secundário são dispostas em forma de produto acabado
Série de subestações tipo caixa                                                                                            Arranjo simétrico do transformador de cabine pré-fabricada                                                                                       A passagem de incêndio é disposta entre a subestação tridimensional e o transformador Construção flexível de blocos de construção de acordo com a topografia do local                                                                                     • O método de fiação de 10kV pode ser projetado de forma flexível de acordo com as necessidades do usuário, e o eletrodoméstico combinado GIS horizontal é desenvolvido em conjunto com , que é completamente livre de manutenção;
• O sistema de 10kV é uma barra única, e são utilizados gabinetes de chaveamento fixos de ponta, como e ABB, que são completamente livres de manutenção;
• Adota um sistema de compensação fixo e configura um módulo de bobina supressora de arco de transformador de aterramento de acordo com as necessidades de construção da estação;
• Subestação de gerenciamento e controle inteligente, sem manutenção, sem supervisão;
• A aparência artística está em harmonia com o ambiente urbano;
• A cabine pré-fabricada adota as tecnologias avançadas mundiais, como tecnologia de espuma de chapa de aço de dupla camada, tecnologia de seis camadas anticorrosiva e isolamento térmico de ponte quebrada, que atende totalmente aos requisitos de vida útil de 60 anos do edifício principal da subestação;
• Tecnologia patenteada de prova de poeira de micro-pressão positiva, tecnologia de isolamento de corpo de caixa e tecnologia de controle ambiental inteligente criam um ambiente operacional de temperatura constante, umidade constante e livre de poeira para equipamentos elétricos, superando subestações internas tradicionais; • Dimensões de cada módulo de cabine pré-fabricada O módulo padronizado é adotado para atender aos requisitos de transporte sem exceder os limites.
A sala elétrica é a parte central do controle em guindastes de pneus, guindastes de trilhos e outros equipamentos mecânicos. Não só possui uma carcaça sólida, mas também tem as funções de isolamento contra fogo e calor, e o nível de proteção é superior a IP54.
