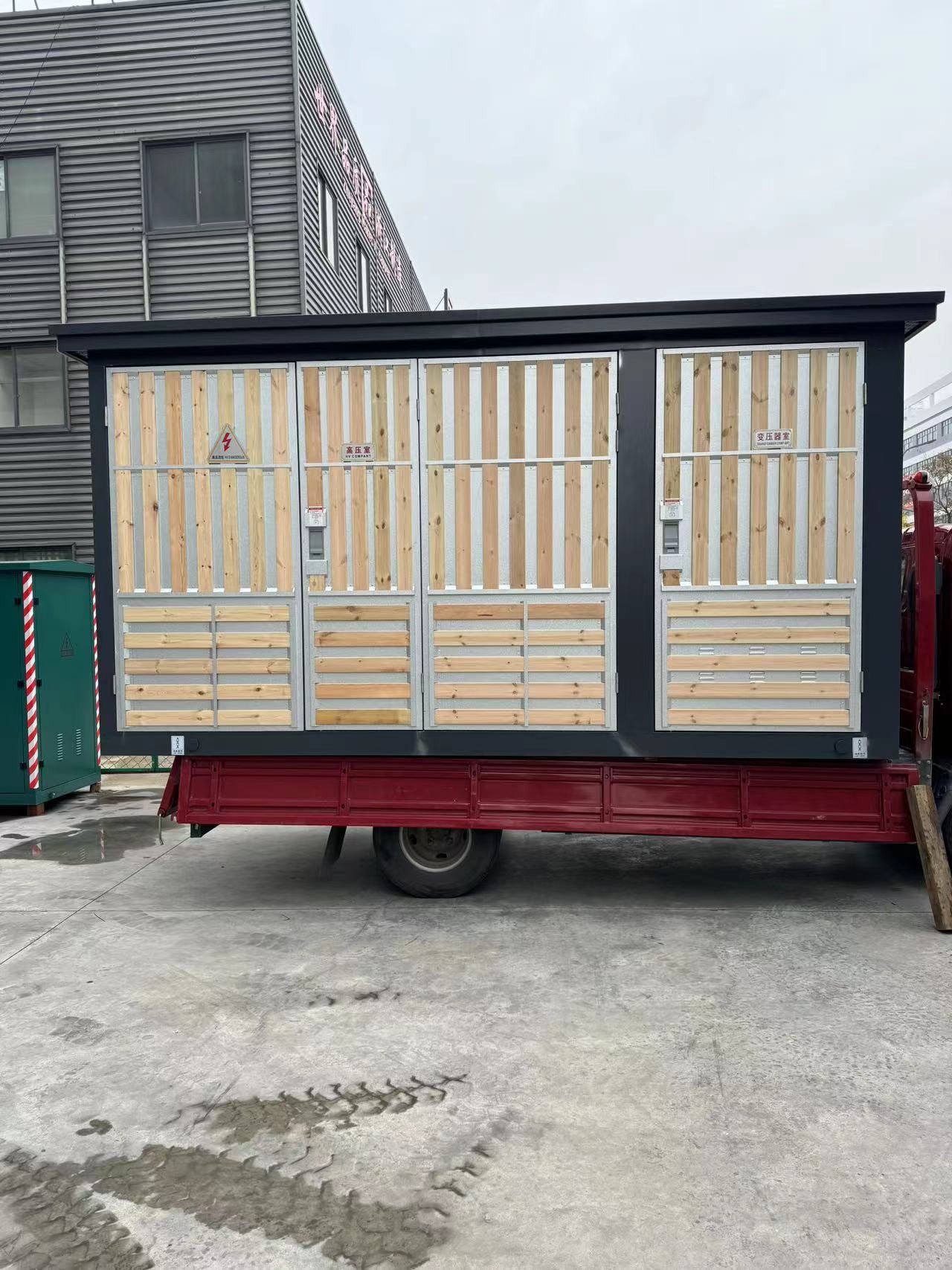

subestação pré-fabricada inteligente modular dos componentes elétricos do Switchgear 220kV

descrição do produto

A subestação pré-fabricada modular inteligente ZMSIB 220kV e abaixo é uma nova geração de subestação inteligente promovida pela State Grid. Possui segurança e confiabilidade, pequena área ocupada, curto período de construção, aparência pequena e requintada, longa vida útil, sem radiação, baixo ruído, vantagens como layout flexível. O transformador principal adota os produtos mais avançados do mundo, que é seguro e confiável, baixo ruído, sem vazamento, sem núcleo suspenso; toda a estação não possui condutores expostos, nenhum equipamento elétrico exposto e boa proteção de gabinete para evitar choque elétrico acidental; toda a estação é compacta layout Em comparação com as subestações de construção civil, a área e a altura do piso são reduzidas em mais de 30%, o que reduz a taxa de ocupação do espaço urbano; todos os equipamentos da subestação adotam o conceito de design modular de blocos de construção, e cada módulo realiza produção em fábrica, construção do tipo montagem e trabalho civil no local Em comparação com as subestações de construção civil convencionais, a quantidade de instalação de equipamentos foi reduzida em mais de 70% e a carga de trabalho de instalação de equipamentos foi reduzida em mais de 80%; o equipamento não precisa ser fechado ao entrar no local, e não há poluição por poeira e ruído durante o processo de construção; Melhorar a harmonia do planejamento urbano e integrar com o meio ambiente circundante; o transformador é colocado em uma cabine pré-fabricada, e o ruído da subestação é reduzido para menos de 40 decibéis através da tecnologia de firewall, tecnologia de barreira de som e tecnologia de blindagem eletromagnética para atender aos requisitos da avaliação de impacto ambiental da cidade e eliminar o meio ambiente circundante. Poluição sonora em bairros residenciais; devido à realização da modularização das subestações, ela pode ser disposta de forma flexível de acordo com a topografia do local, resolvendo totalmente as dificuldades de aquisição de terrenos, construção e aterrissagem de subestações centrais urbanas. É um novo modo de construção de subestações.

Características da subestação

Rápido - ciclo de produção de fábrica de 3 meses, ciclo de construção no local de 1 mês.
•Pequeno - pequena área, que é 30% -70% menor do que a construção de subestações convencionais.
•O fino - o invólucro adota a avançada tecnologia anti-corrosão de seis, 30 anos sem corrosão, 60 anos de vida útil. O principal equipamento elétrico adota equipamentos sem manutenção, que é seguro e confiável. Tecnologia de processamento requintada, design de aparência requintado.
•Província - design padronizado, processamento de fábrica e construção pré-fabricada podem economizar 5% -10% do investimento geral de toda a estação. Layout compacto da subestação, usando tecnologia avançada de integração de sistemas, economizando 30% -70% dos recursos de terra.
• Estrutura modular flexível de blocos de construção pode adotar um modo de construção de blocos de construção flexível de acordo com a localização geográfica do local, ou pode ser construída em fases de acordo com o plano de longo prazo atual; a migração é conveniente, e todo o local pode ser realocado no menor tempo possível.

Âmbito de aplicação

Os produtos podem ser usados ​​não apenas em áreas centrais urbanas para resolver o problema de difícil aterrissagem de subestações convencionais, mas também amplamente utilizados em indústrias de energia tradicionais, como carvão e petróleo, e indústrias de novas energias, como fotovoltaica e energia eólica. Ao mesmo tempo, com seu design "modular de blocos de construção", modo de produção e montagem de transporte, é especialmente adequado para locais com transporte rodoviário inconveniente, como subúrbios e áreas montanhosas remotas.

solução

Usando o equipamento elétrico mais confiável do mundo, combinando a tecnologia de integração de sistemas de gabinetes de subestações do tipo caixa externa e a tecnologia original de fabricação de cabines pré-fabricadas, a subestação é dividida em módulos de acordo com funções e padrões
Design, produção em fábrica e construção modular. De acordo com as diferentes configurações de várias subestações, diferentes módulos são selecionados para realizar a combinação modular. Possui as características de pequena área ocupada, curto período de construção, alta segurança e confiabilidade e aparência bonita, o que subverte completamente a tradição. O modo de construção de subestações resolve totalmente o problema da dificuldade de aterrissagem de subestações centrais urbanas grandes e médias.                                                                                                                  Design modular, toda a estação é dividida em seis tipos de módulos de distribuição:
110kV módulo elétrico combinado GIS de cabine pré-fabricada
10kV módulo de estação de comutação de cabine pré-fabricada módulo de equipamento combinado secundário de cabine pré-fabricada módulo de transformador de cabine pré-fabricada                                                                                                                      10kV bobina de supressão de arco do transformador de aterramento de cabine pré-fabricada
10kV sistema de compensação de potência reativa do tipo cabine pré-fabricada                                                                       Layout de subestações do tipo apertado:
descrição do produto
Reduza muito o espaço do chão
Layout tridimensional original de cabines pré-fabricadas
Aparelhos elétricos combinados GIS do tipo cabine pré-fabricada de 110kV são colocados na parte superior para economizar espaço
A estação de comutação do tipo cabine pré-fabricada de 10kV e a cabine pré-fabricada do equipamento combinado secundário são dispostas em forma de produto acabado
Série de subestações do tipo caixa                                                                                         Disposição simétrica do transformador de cabine pré-fabricada                                                                                       A passagem de incêndio é disposta entre a subestação tridimensional e o transformador
Construção flexível de blocos de construção de acordo com a topografia do local                                                                                     • O método de fiação de 10kV pode ser projetado de forma flexível de acordo com as necessidades do usuário, e o aparelho elétrico combinado GIS horizontal é desenvolvido em conjunto com a Siemens, que é completamente livre de manutenção;
• O sistema de 10kV é uma seção de barra única, e gabinetes de comutação fixos de alta qualidade e alta qualidade, como Siemens e ABB, são usados, que são completamente livres de manutenção;
• Adote um sistema de compensação fixa e configure um módulo de bobina de supressão de arco do transformador de aterramento de acordo com as necessidades da construção da estação;
• Subestação de gerenciamento e controle inteligente, sem manutenção e sem supervisão;
• A aparência artística está em harmonia com o ambiente urbano;
• A cabine pré-fabricada adota as tecnologias avançadas do mundo, como tecnologia de espuma de placa de aço de dupla camada, tecnologia anti-corrosão de seis camadas e isolamento térmico de ponte quebrada, que atende totalmente ao requisito de vida útil de 60 anos do edifício principal da subestação;
• Tecnologia patenteada de poeira de micro-pressão positiva, tecnologia de isolamento do corpo da caixa e tecnologia inteligente de controle ambiental criam um ambiente operacional de temperatura constante, umidade constante e livre de poeira para equipamentos elétricos, superando as subestações internas tradicionais; • Dimensões de cada módulo de cabine pré-fabricada O módulo padronizado é adotado para atender aos requisitos de transporte sem exceder os limites.
