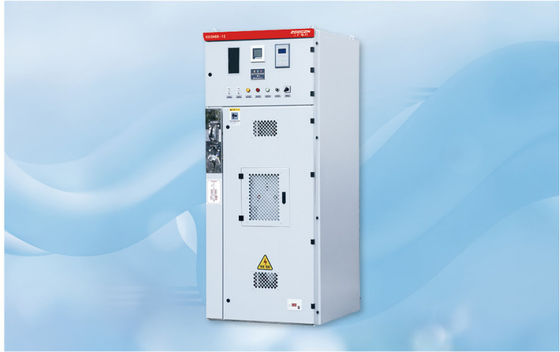

Venda a quente IP2X XGN2-12 AC Dispositivo de ligação fixo de metal fechado

XGN2-12 AC Dispositivos de ligação fixos de caixa fechados em metal

Descrição do produto

O equipamento de comutação fixo de metal fechado do tipo caixa XGN2-12 (cabinete de comutação para abreviar) é usado em 3.6, 7.2O sistema de autocarro é um sistema de autocarro único, que é utilizado para receber e distribuir energia elétrica.(Pode ser obtida a estrutura de autocarro único com desvio e de autocarro duplo)Este equipamento de comutação cumpre os requisitos da norma nacional GB3906-91 "Equipamento de comutação metálico fechado AC de 3 ~ 35KV" e da norma nacional IEC298,e tem duas funções de bloqueio "five-proof" propostas.
O interruptor principal deste equipamento adota um disjuntor a vácuo da série ZN28-12, equipado com mecanismo de funcionamento eletromagnético da série CDI7 ou com mecanismo de funcionamento de mola da série CT19,e o interruptor de isolamento adota o interruptor rotativo de isolamento GN30-12 ou a série de interruptores de isolamento de alta corrente GN22-12,. produto.

Modelo e seu significado

1Equipamento de comutação de tipo caixa
2Fixado
3Instalação interior
4Número de série do desenho
5Tensão nominal 12KV
1Instalação interior
Tipo de disjuntor: óleo sem S (ou sem nota); vácuo Z; enxofre de gasificação F-six
7Forma de operação: (T: operação de mola D: operação eletromagnética)
8Corrente térmica nominal A
9Corrente de estabilidade térmica nominal KA

Condições de utilização

•Limite superior de temperatura ambiente +40°C; limite inferior -5°C;
• A altitude não excede 1000 m;
• o valor médio diário da umidade relativa não excede 95% e o valor médio mensal não excede 90%;
• A intensidade do sismo não excede 8 graus;
• Não há perigo de incêndio, explosão, poluição grave, corrosão química e vibrações severas.
• Se forem excedidas as condições ambientais acima referidas, o utilizador deve consultar o fabricante.

Parâmetros técnicos

Desenho das dimensões da instalação

Precisa de saber quando encomendar

O utilizador deve fornecer as seguintes informações no caso de encomendar:• Um diagrama do plano de fiação e um diagrama do arranjo do plano de fiação.
• Diagrama esquemático de circuito secundário, diagrama de fiação, diagrama de fiação do terminal.
• Lista dos equipamentos primários e secundários.
• A disposição do gabinete de interruptores e a posição de instalação da ponte de barras.
• Consulte a nossa empresa para as condições especiais de utilização de peças sobressalentes e equipamento.
