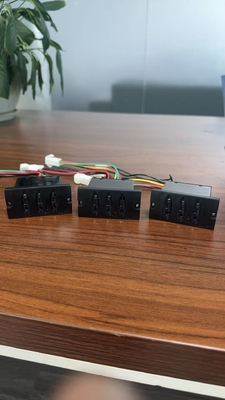

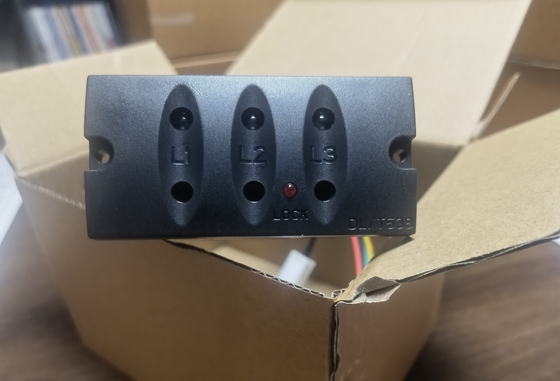

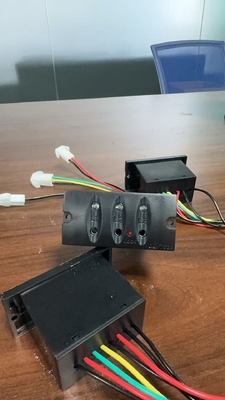

Indicador de Média Tensão Interno Sem Trava com Relé com Função de Fase de Núcleo em Aparelhagem

Exibição de tensão alta interna ao vivo sem trava com relé com função de fase central

      (1). A função do painel de alta tensão para evitar a entrada de corrente no vão elétrico faz com que a porta do painel seja travada no interruptor de aterramento. Ou seja, só pode ser aberta após o interruptor de aterramento ser fechado. O acidente revelou que os cinco dispositivos anti-travamento do tipo antigo de painel eram imperfeitos.

      (2) O problema da inspeção elétrica em equipamentos de alta tensão tem sido um problema que tem atormentado a produção segura de eletricidade por muitos anos. Os dispositivos mecânicos e travados dos cinco equipamentos totalmente fechados não podem atender aos requisitos do regulamento de segurança, como primeiro verificar e depois conectar a linha de aterramento. Porque no desempenho do trabalho de interrupção de energia, antes do interruptor de aterramento, deve-se verificar se o equipamento não tem tensão.

          (3) Dispositivos de exibição elétrica de alta tensão que usam lâmpadas de néon como elementos de exibição são amplamente utilizados em gabinetes de distribuição. Após um longo período de operação, é encontrada uma alta perda de visibilidade e danos extensivos às bolhas de néon. Para compensar o defeito, uma chave de funcionamento/fechamento de luz de néon foi instalada no dispositivo de exibição elétrica, que estava em estado de desligamento em tempos normais, desativando assim temporariamente todo o dispositivo de exibição elétrica de alta tensão. Este tratamento perde o papel de um dispositivo de exibição ao vivo de alta tensão como um monitor para saber se o lado da linha está carregado.

         (4) O tipo antigo de dispositivo de exibição elétrica de alta tensão com travamento elétrico obrigatório, que é muito simples em princípio, consiste em retificação de meia onda e combinação direta dos sinais dos sensores de fase A, B e C para controlar o circuito de travamento. Desta forma, quando o sistema tem uma anomalia de aterramento monofásico ou fase ausente, a deriva da tensão de controle travada pode levar ao acidente do interruptor de aterramento conectado eletricamente.
