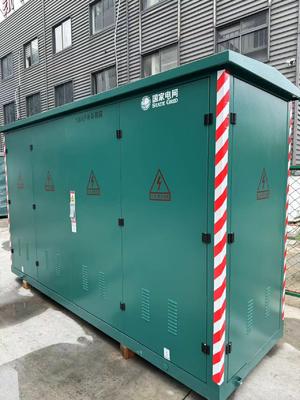

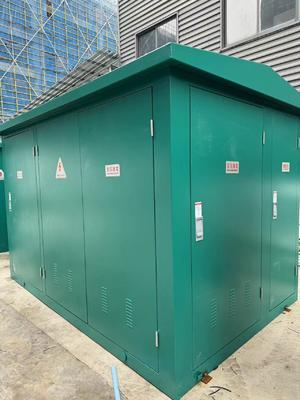

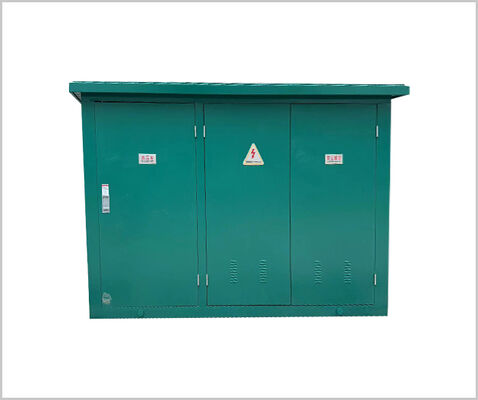

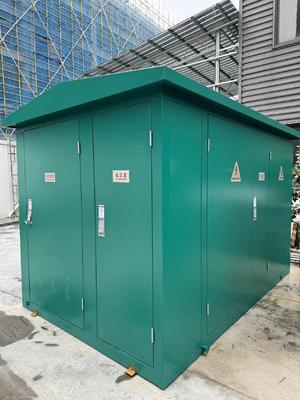

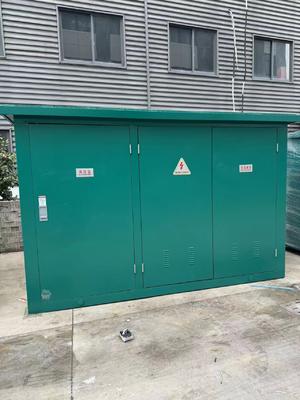

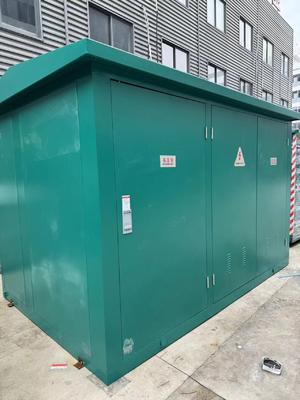

Subestação Transformadora Tipo Caixa Europeia de 11kV para Sistema de Energia
| Lugar de origem | Wenzhou |
|---|---|
| Marca | Qiupu |
| Certificação | GB17467 |
| Número do modelo | HGXN11 |
| Quantidade de ordem mínima | Negociável |
| Preço | negotiable |
| Tempo de entrega | 7 dias |
| Termos de pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 5000 |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| altitude | 1000m | Temperatura ambiente | -25℃~+40℃ |
|---|---|---|---|
| Corrente classificada | 630A/1250A | Temperatura relativa | A média diária não é mais de 95%, e a média mensal não é mais de 90% |
Descrição de produto
Subestação europeia de transformadores do tipo caixa de 11 kW para o sistema de energia
Descrição do produto
Este produto cumpre plenamente a norma GB17467 "Subestações pré-fabricadas de alta e baixa tensão". É adequado para distribuição de energia pública urbana, distribuição de energia para lâmpadas de rua,Empresas industriais e de mineração, edifícios urbanos, bairros residenciais, terminais de campos petrolíferos, hotéis, parques e canteiros de obras, etc.
Modelo e seu significado
Subestação pré-fabricada
Características estruturais: fonte P-product; fonte M-eye
3Número de série do desenho
4Tensão nominal do lado de alta tensão (kV)
5 Tensão nominal do lado de baixa tensão (kV)
6 Capacidade nominal do transformador (kVA)
Condições de utilização
Os utilizadores devem fornecer as seguintes informações no caso de encomendar:
• Altitude: W 1000m;
•Temperatura ambiente: 25 °C (~+40 °C);
•Humidade relativa: o valor médio diário não é superior a 95% e o valor médio mensal não é superior a 90%;
• Nível antivibração: aceleração horizontal 0,4 m/s2, aceleração vertical 0,15 m/s2;
• O local de instalação não apresenta impactos graves, poluição grave e corrosão química, nem polvo condutor ou risco de explosão.Por favor, consulte a nossa empresa para resolver.
Parâmetros técnicos
| Nome | Unidade | Aparelhos elétricos de alta tensão | Transformador | Aparelhos eléctricos de baixa tensão I |
| Voltagem nominal | kV | 6/10 | 6/0.4 10/0.4 | 0.4 |
| Capacidade nominal | KVA | 50-1600 | ||
| Corrente nominal | A | 200, 400, 630 | 100-3200 | |
| Corrente nominal de corte de curto-circuito | A | Interruptor de carga 400-630 | 15 ~ 63 kA | |
| kA | Interruptor de combinação depende de fusível | |||
| Corrente de resistência a curto prazo nominal | kA | 16, 20 ((4s) | 15 (l) | |
| 30 ((l) | ||||
| Corrente de resistência máxima nominal | kA | 31.5, 50 | 30 | |
| 63 | ||||
| Frequência de potência resistir tensão ((min) | kV | Relativamente e alternativamente32/42 | 25/35 ((Imersão em óleo) | W 0.3,2 |
| Fratura de isolamento 36/48 | 20/28 ((Seco) | > 03,2.5 | ||
| Impulso de relâmpago resistir à tensão (valor máximo) | kV | Relativamente e alternativamente60/75 | 60/75 | |
| Fratura de isolamento 70/85 | ||||
| Nível de protecção do gabinete | Proteção IP32 | |||
| Nível de ruído | db | 55 | ||
| Padrão executivo | GB/T 17467 |
|||
| DL/T537 <6-35kVSubestação do tipo caixa que ordena condições técnicas> |
Nota: Os pontos 5 e 6 não são exigidos quando a capacidade do transformador for inferior a 200 kVA.
Desenho das dimensões da instalação
1Tecto.
2- Jaluzes.
3Caixa de medição externa
4Anel de levantamento.
5. Chassis rígido de fenda
6A porta.
7. tijolos de tira, imitação de tijolos de parede
8Fundamentos de concreto
9- Fundição do túmulo
Precisa de saber quando encomendar
Os utilizadores devem fornecer as seguintes informações se ordenarem
•Requisitos de modelo, capacidade, quantidade, cor e tamanho, material da carcaça;
• Modelo do transformador, desempenho, grupo de ligação, intervalo de ligação e requisitos de impedância;
• Esquema de fiação primária do lado de alta tensão, modelos de componentes, especificações e requisitos;
• Óleo de transformador (25°, 45°, óleo de ponto de ignição elevado);
• Requisitos de configuração de rede de gestão inteligente de energia ou de gestão de propriedades para subestações de tipo caixa; • Requisitos de ambiente de utilização.
