Mecanismo de operação isolado a sólido de 11kV equipado com armário de interruptores
Detalhes do produto
| Grau de proteção | IP 50 | Tensão de trabalho Rated | CA, 220 |
|---|---|---|---|
| Freqüência | 50Hz | Tensão de isolação avaliado | 11kv |
| Altitude | ≤2000m | Temperatura ambiente | -5℃~+ 40℃ |
| A temperatura mínima sob armazenamento e transporte | -30℃ | Humidade relativa | ≤90% |
| Destacar | mecanismo de chaveamento isolado a sólido de 11kV,mecanismo de operação de armário de chaveamento,componente isolado de chaveamento elétrico |
||
Descrição de produto

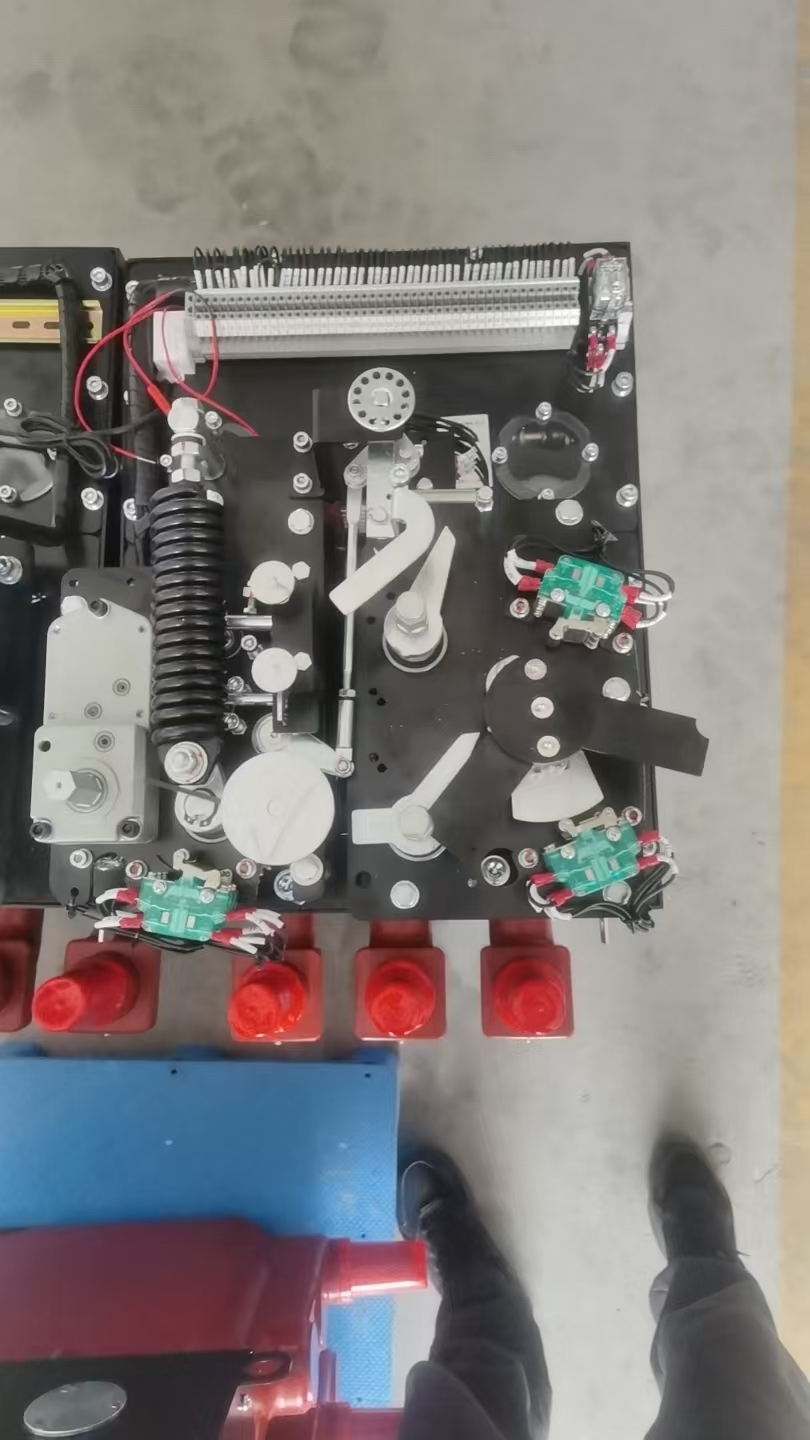

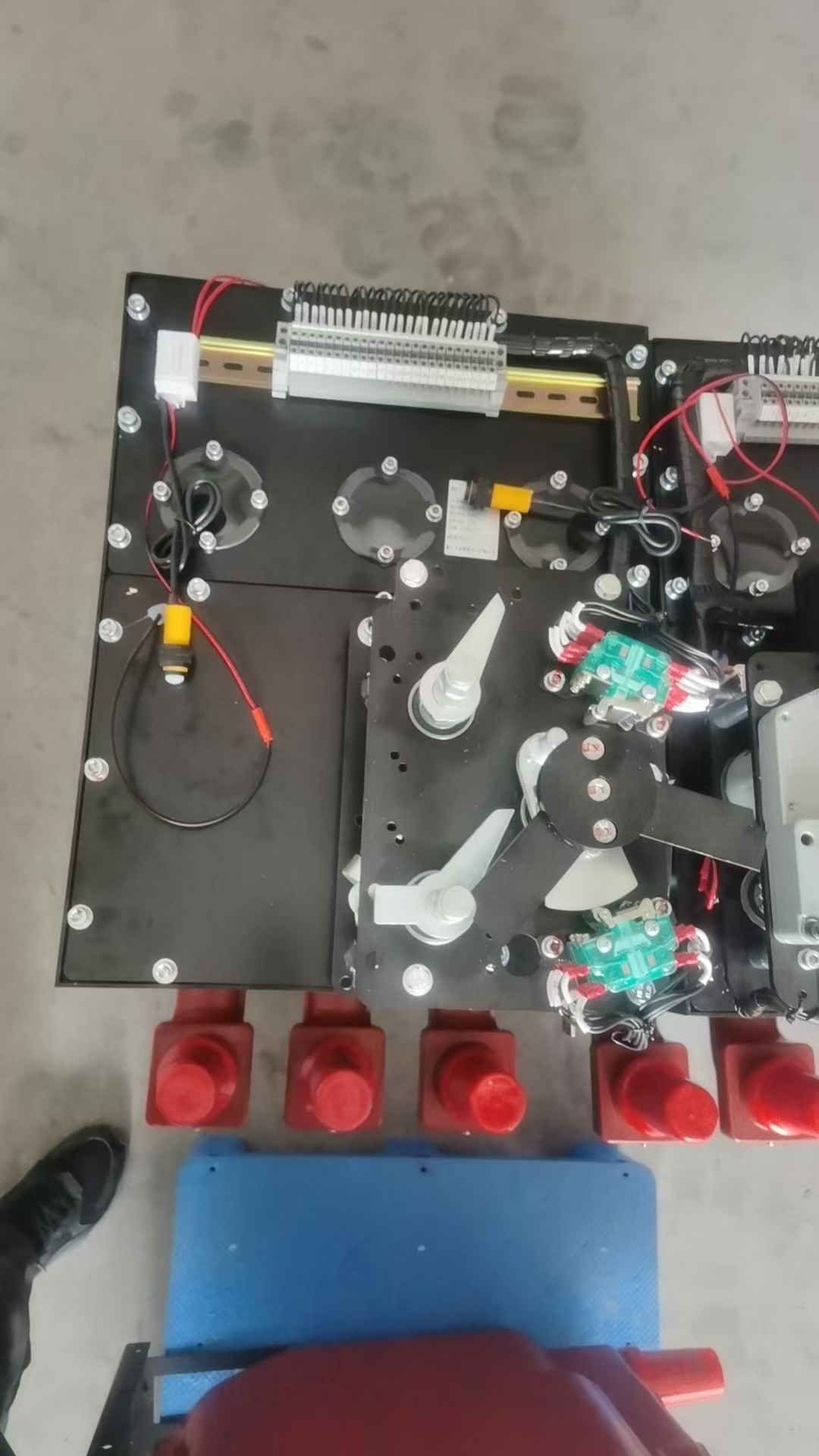

Mecanismo operacional com isolamento sólido de 11kV compatível com gabinete de distribuição
Introdução geral:
O painel de distribuição de baixa tensão da série GCK (doravante abreviado como painel) é um dispositivo completo de distribuição de energia para 3,6 ~ 24kV, trifásico CA 50 Hz, sistema seccionado de barramento único e barramento único. É usado principalmente para transmissão de energia de geradores médios/pequenos em usinas de energia; recepção de energia, transmissão para subestações em distribuição de energia e sistema de energia de fábricas, minas e empresas, e partida de grandes motores de alta tensão, etc., de modo a controlar, proteger e monitorar o sistema.
O quadro atende IEC298, GB3906-91. Além de ser usado com disjuntor a vácuo VS1 doméstico, também pode ser usado com VD4 da ABB, 3AH5 de
doméstico ZN65A e VB2 da GE, etc., é realmente um dispositivo de distribuição de energia com bom desempenho. Para atender aos requisitos de montagem na parede e manutenção frontal, o quadro é equipado com um transformador de corrente especial, para que o operador possa mantê-lo e inspecioná-lo na frente do cubículo.
Ambiente de serviço:
a) Temperatura do ar: Temperatura máxima: +40°C; Temperatura mínima:-15°C
b) Umidade: Umidade média mensal de 95%; Umidade média diária de 90% .
c) Altitude acima do nível do mar: Altitude máxima de instalação: 1000M.
d) Ar ambiente aparentemente não poluído por gases corrosivos e inflamáveis, vapores, etc.
e) Nenhuma agitação violenta frequente
Parâmetros técnicos:
| Grau de proteção | 1P40 |
| Tensão nominal de trabalho | CA, 380(V) |
| Freqüência | 50Hz |
| Tensão nominal de isolamento | 660 V |
| Condições de trabalho | |
| Ambiente | Dentro de casa |
| Altitude | ≤2000m |
| Temperatura ambiente | -5℃~+ 40℃ |
| A temperatura mínima sob armazenamento e transporte | -30℃ |
| Quantidade relativa | ≤90% |
| Capacidade do motor de controle (kW) | 0,4~155 |

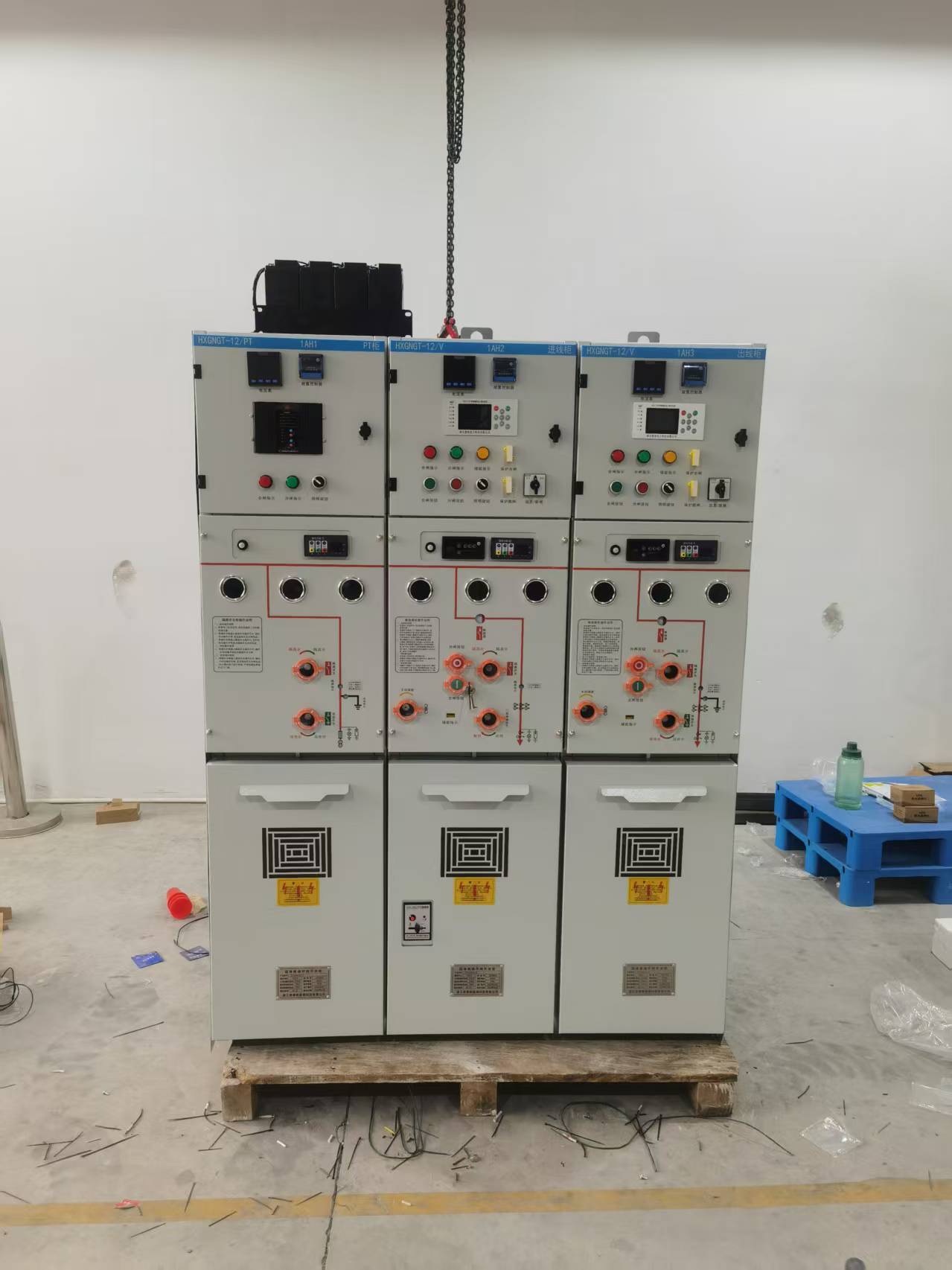

Estrutura do quadro:

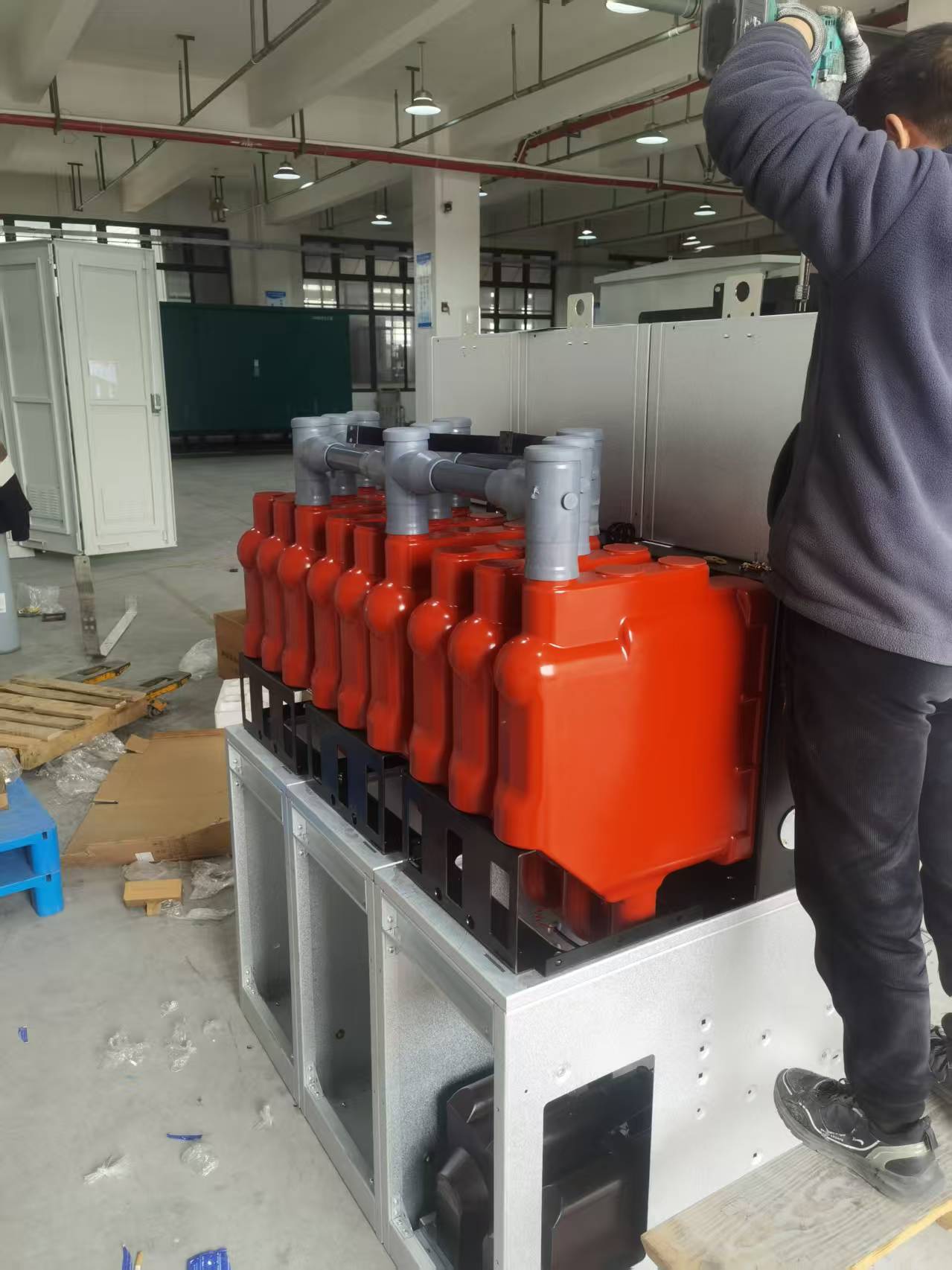

1. O quadro é composto por cubículo e peças removíveis (chamados carrinho). O cubículo é separado em vários compartimentos funcionais por chapa metálica, incluindo compartimento de barramento, compartimento de disjuntor, compartimento de cabo e compartimento de baixa tensão
2. As peças removíveis do painel podem ser equipadas com carrinho VCB, carrinho de transformador de tensão, carrinho pára-raios e carrinho de fusíveis.
3. Dispositivos de alívio de pressão são instalados acima do compartimento do carrinho, compartimento do barramento e compartimento dos cabos. O anel de vedação especial na porta veda a porta do painel.
4. Em caso de falhas dentro dos compartimentos resultando em arco, a pressão aumenta dentro do quadro e o alívio de pressão equipado na parte superior abrirá automaticamente, para liberar pressão e gás de alta temperatura. Desta forma, pode garantir a segurança do pessoal operacional e do quadro.
Sobre nós
Wenzhou Qiupu Electric Power Co., Ltd. está localizada na Zona de Desenvolvimento Econômico de Yueqing, província de Zhejiang. É uma empresa de alta tecnologia especializada em pesquisa e desenvolvimento, produção e vendas de produtos de energia elétrica, como disjuntores, transformadores, interruptores de distribuição de energia e sistemas elétricos de alta e baixa tensão.
Nossos produtos são amplamente utilizados nas áreas financeira, de comunicações, municipal, transporte, energia, construção, aeroespacial, controle industrial e outras áreas importantes, conquistaram elogios da maioria dos usuários e assinaram um acordo de cooperação de longo prazo.
Perguntas frequentes
Q1: O OEM/ODM está disponível?
A1: Sim, é! Nossos produtos podem ser personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com desenhos ou requisitos dos clientes.
Q2: Qual é o seu MOQ?
A2: Um conjunto.
Q3: Como é o prazo de entrega?
A3: Depende da quantidade do seu pedido e normalmente leva cerca de 20-30 dias.
Q4: Como você controla a qualidade?
A4: Temos uma equipe de QC em conformidade com o TQM para garantir a qualidade. Cada etapa está em conformidade com os padrões. Ao mesmo tempo, tiraremos fotos e gravaremos vídeos para você, se precisar. Cada produto será totalmente montado e testado cuidadosamente antes de embalar e enviar.
Q5: Quanto tempo dura a garantia?
A5: Dentro de um ano a partir da data de venda, se houver algum problema com o acessório, basta fornecer as fotos do acessório danificado, então forneceremos o acessório gratuitamente. De acordo com a quantidade de produtos, forneceremos gratuitamente acessórios facilmente danificados. Também podemos fornecer suporte técnico se você precisar.
