xAltura | 1000M | Temperatura ambiental | -25℃~+40℃ |
---|---|---|---|
Corrente avaliado | 630A/1250A | Temperatura relativa | A média diária não é mais de 95%, e a média mensal não é mais de 90% |
Realçar | Subestação pré-fabricada,Caixa elétrica da subestação do estilo europeu,caixa elétrica da subestação 1250A |

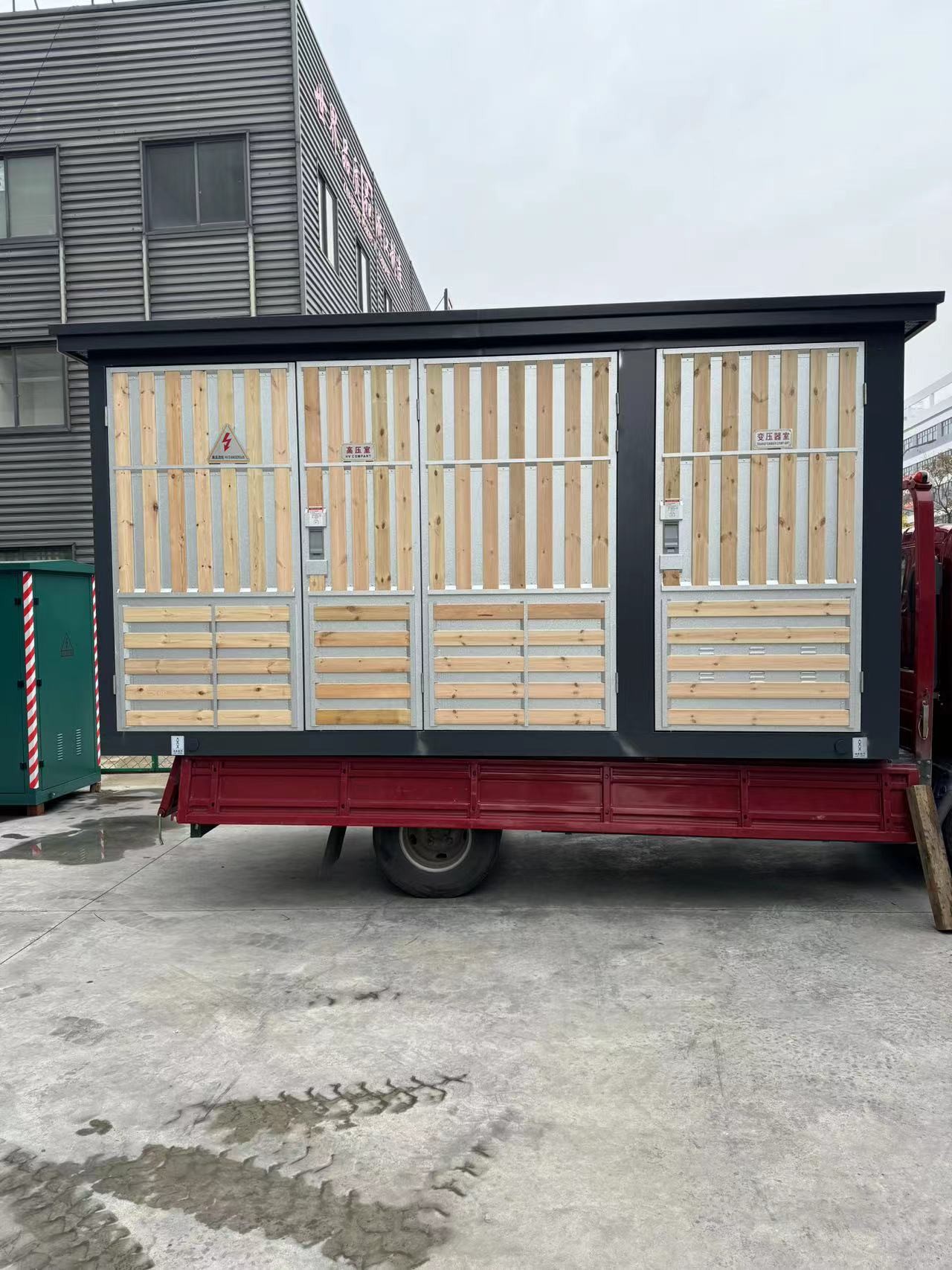

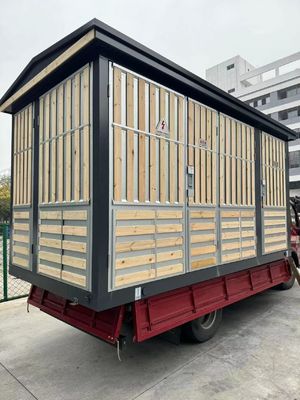

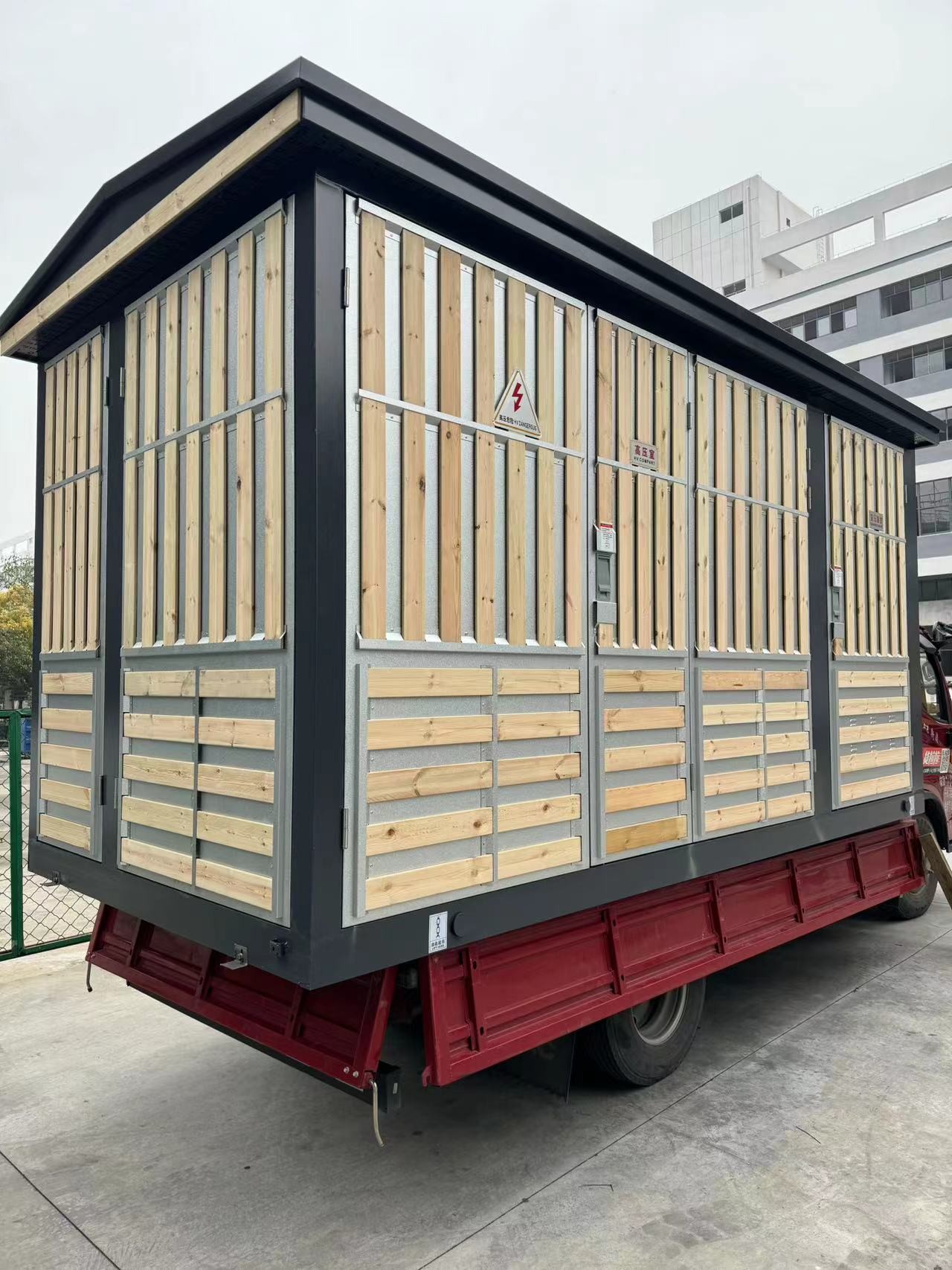

Caixa elétrica da subestação do estilo europeu pré-fabricado exterior da subestação
Descrição do produto
Este produto cumpre inteiramente com “o padrão da subestação GB17467 pré-fabricada de alta tensão e de baixa voltagem”. É apropriado para a distribuição de poder pública urbana, a distribuição de poder da lâmpada de rua, empresas industriais e minando, construções urbanas, quartos residenciais, terminais do campo petrolífero, hotéis, parques e canteiros de obras, etc. Pode realizar a rede de anel ou a fonte de alimentação terminal.
Modelo e seu significado
①Subestação pré-fabricada
②Características estruturais: fonte do P-produto; fonte do M-olho
③Número de série do projeto
④Tensão avaliado do lado de alta tensão (quilovolts)
⑤Tensão avaliado do lado da baixa tensão (quilovolts)
⑥Capacidade avaliado do transformador (kVA)
Condições do uso
Os usuários precisam de fornecer a seguinte informação se pedindo:
• Altura: W 1000m;
•Temperatura ambiental: ·25. (: ~+40. (: ;
•Humidade relativa: o valor médio diário não é mais de 95%, e o valor médio mensal não é mais de 90%;
• Nível antivibração: aceleração horizontal 0.4m/s2, aceleração vertical 0.15m/s2;
• O local da instalação tem nenhuma impacto severo, poluição séria e corrosão química, e nenhum perigo condutor da poeira ou da explosão. Quando as exigências de condições normais do uso não são cumpridas, consulte por favor com nossa empresa para resolver.
Parâmetros técnicos
Nome | Unidade | Dispositivos elétricos de alta tensão | transformador | Dispositivos elétricos de baixa voltagem mim |
Tensão avaliado | quilovolt | 6/10 | 6/0.4 10/0.4 | 0,4 |
Capacidade avaliado | kVA | 50-1600 | ||
Corrente avaliado | 200, 400, 630 | 100-3200 | ||
Rated procura um caminho mais curto a quebra atual | Interruptor 400-630 da carga | 15~63kA | ||
kA | O interruptor da combinação depende do fusível | |||
A curto prazo avaliados suportam a corrente | kA | 16, 20 (4s) | 15 (ls) | |
30 (ls) | ||||
O pico avaliado suporta a corrente | kA | 31,5, 50 | 30 | |
63 | ||||
A frequência de poder suporta a tensão (Imin) | quilovolt | Relativamente e alternately32/42 | 25/35 (imersão do óleo) | W 0,3, 2 |
Fratura 36/48 do isolamento | 20/28 (seco) | >0,3, 2,5 | ||
Impulso do relâmpago para suportar a tensão (valor máximo) | quilovolt | Relativamente e alternately60/75 | 60/75 | |
Fratura 70/85 do isolamento | ||||
Nível da proteção do armário | IP32 | |||
Nível de ruído | DB | 55 | ||
Padrão executivo | GB/T 17467 |
|||
DL/T537 <6-35kvbox-type substation="" ordering="" technical="" conditions=""> |
Nota: Os artigos 5 e 6 não são exigidos quando a capacidade do transformador é menos do que 200kVA.
Desenho da dimensão da instalação
1. Telhado
2. cortinas
3. caixa de medição externo
4. anel de levantamento
5. chassi rígido do entalhe
6. Porta
7. tijolo da tira, superfície de imitação da parede de tijolo
8. fundação concreta
9. respiradouro da fundação do túmulo
Precise de saber ao pedir
Os usuários precisam de fornecer a seguinte informação se pedindo
•Exigências do modelo, da capacidade, da quantidade, da cor e do tamanho, material do escudo;
• Modelo do transformador, desempenho, grupo da conexão, escala de batida e exigências da impedância;
• Esquema prendendo preliminar do lado de alta tensão, modelos componentes, especificações e exigências;
•Óleo do transformador (25#, 45#, óleo alto do ponto de ignição);
• Exigências de configuração inteligentes da rede de gestão do poder ou da rede de gestão da propriedade para subestações em forma de caixa; • Use exigências do ambiente.
