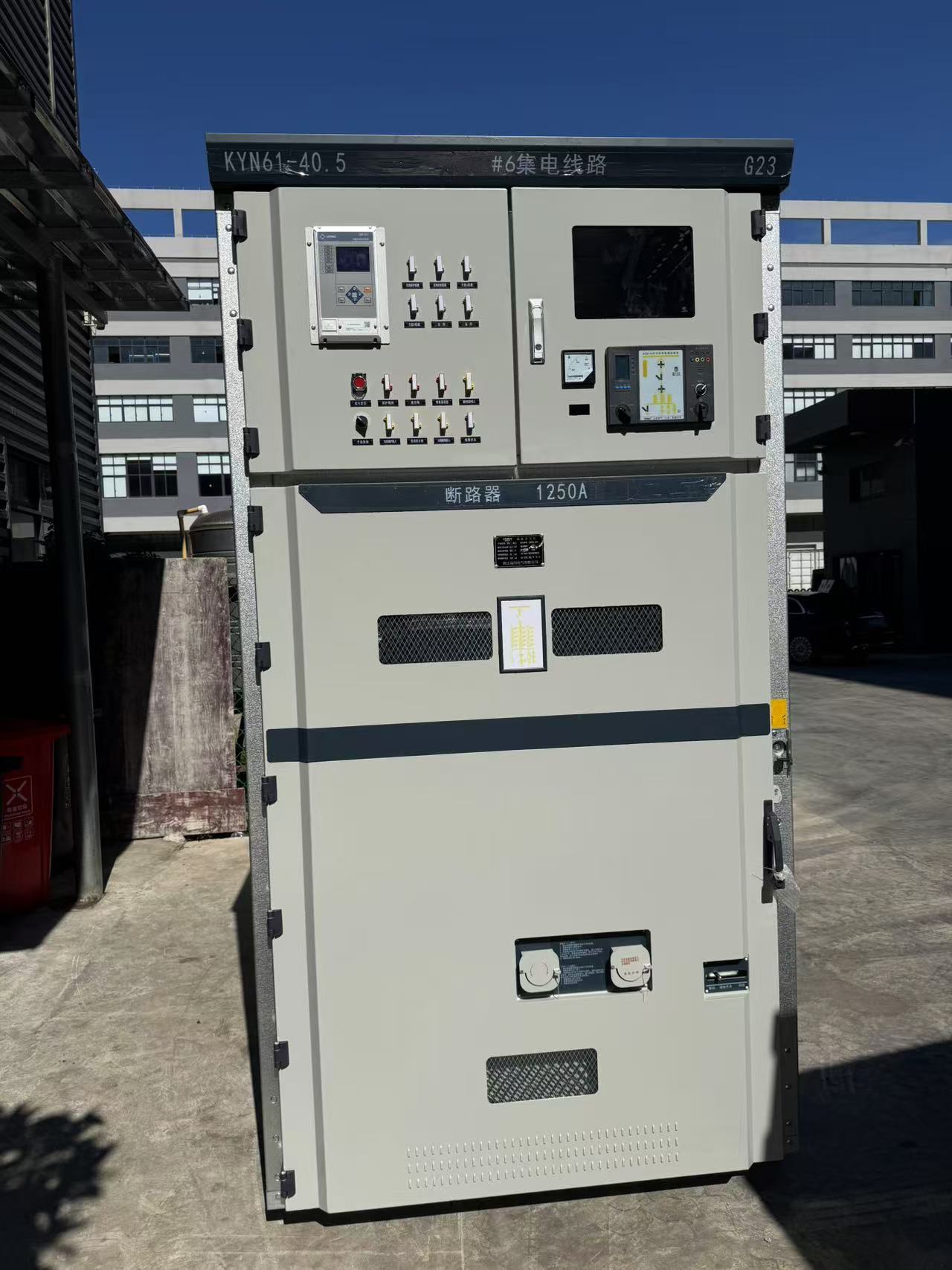

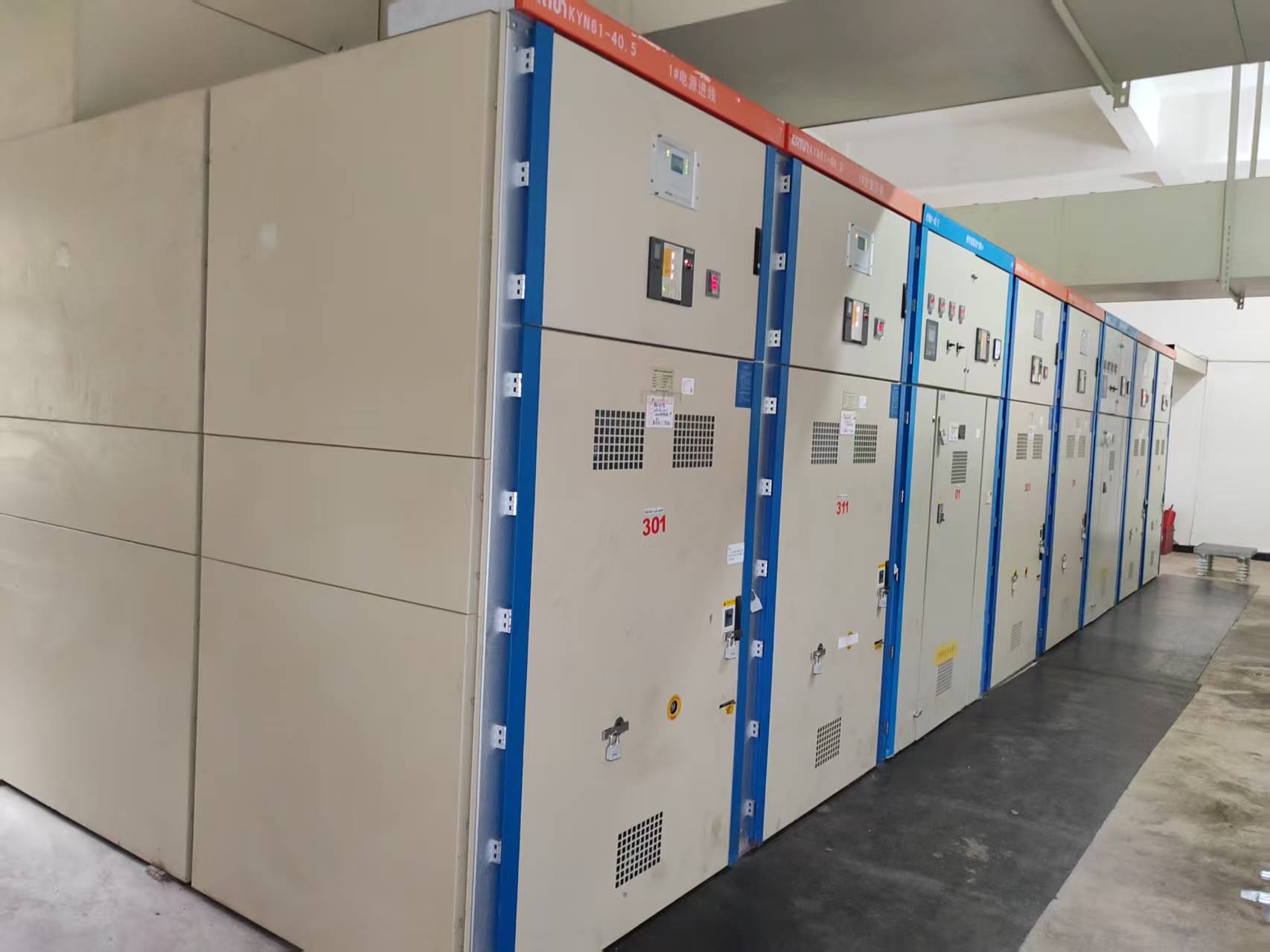

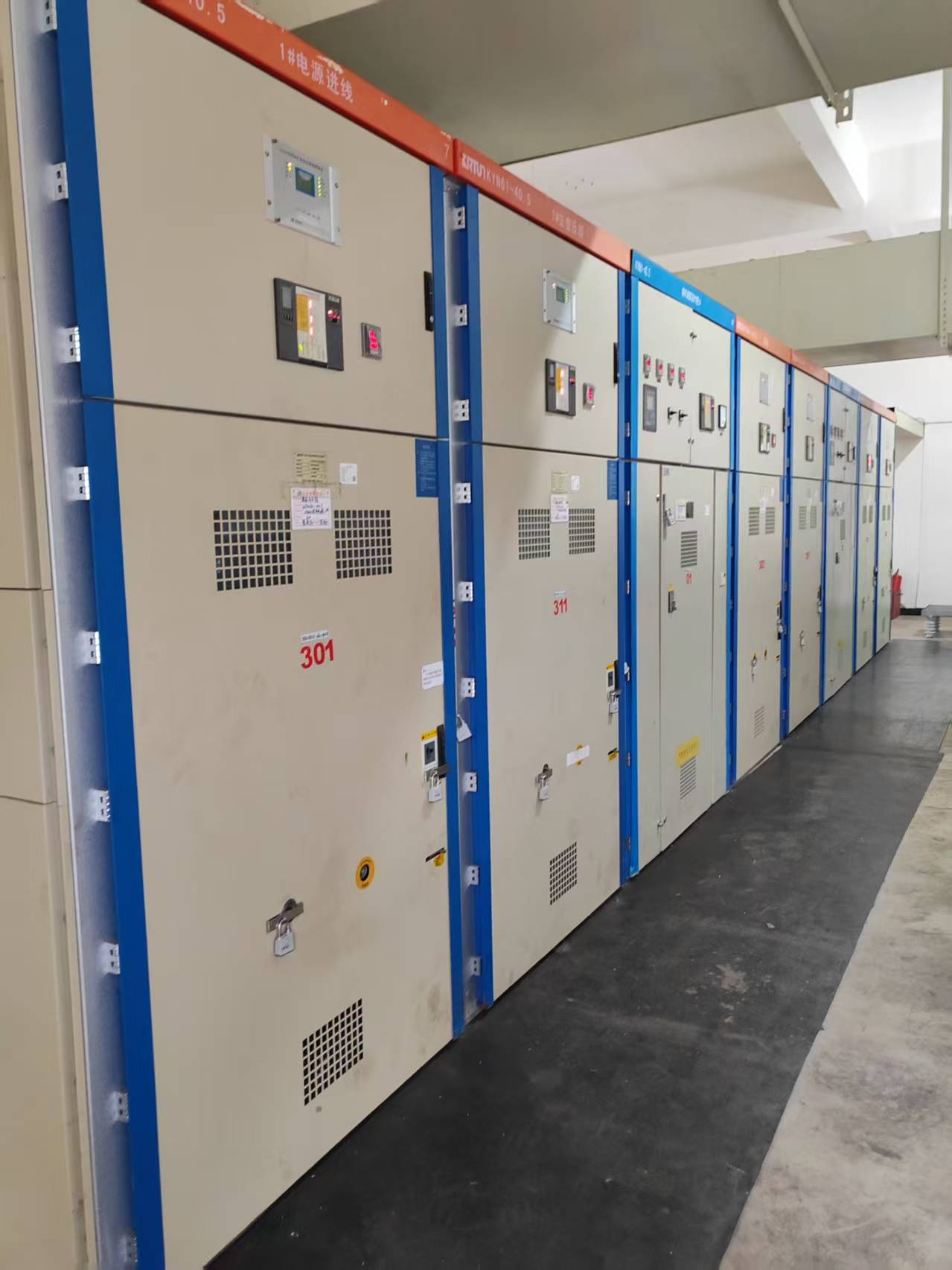

Aparelhagem de comutação interior blindada removível AC metálica de 36 kV com disjuntor
Detalhes do produto
| Nome do produto | Equipamento de comutação fixo MV | Tensão de taxa | 36kV |
|---|---|---|---|
| Frequência da taxa | 50 Hz | Corrente principal avaliado da barra | 630 ,1250,1600,2000,2500 ,3150A,4000A |
| A curto prazo suporte a corrente (4S) | 20,25,31.5, 40 QUILOVOLTS | O pico suporta a corrente (o pico.) | 50,63,80,100 QUILOVOLTS |
| Curto avaliado sai atual | 20,25,31.5, 40 QUILOVOLTS | Rated procura um caminho mais curto aberto e o corte (o pico) | 50,63,80,100 QUILOVOLTS |
Descrição de produto
Aparelhagem de comutação interior blindada removível de 36kv CA com disjuntor
Introdução Geral da Aparelhagem de Comutação Fixa de Média Tensão:
A aparelhagem de comutação blindada fixa tipo caixa XGN66-12 é a nossa fábrica para projetar, pesquisar e desenvolver a partir de uma nova geração de conjuntos completos de produtos elétricos de alta tensão, aparelhagem de comutação adequada para seções de barramento único trifásico de 3,6-12kv CA 50Hz de conjuntos internos de dispositivos Como recebimento e distribuição de uso de energia elétrica, e tem os recursos de controle de circuito, proteção e detecção.
Os produtos absorvem tecnologia estrangeira avançada, em vista da aparelhagem de comutação existente na operação de taxa de acidentes alta semelhante e o grande volume de tais problemas Projetado e desenvolvido a partir de. É pequeno, apenas o armário de comutação comum, o disjuntor com alta confiabilidade, bom desempenho, cinco anti-intertravamento, confiável e simples.
Condições Ambientais da Aparelhagem de Comutação Fixa de Média Tensão:
1). use a temperatura máxima não excede 40 graus, a mínima não superior a -25 graus
2). humidade relativa: média diária de não mais de 95%, a média mensal de não mais de 90% da altitude não excede 1000m (com o tempo pode consultar o fabricante)
3). sem fogo, explosão, poluição pesada, corrosão química e locais de choque severos.
Parâmetros Técnicos da Aparelhagem de Comutação Fixa de Média Tensão:
| Itens | Unidade | parâmetro | ||
| Tensão nominal | kV | 12 | ||
| Frequência nominal | Hz | 50 | ||
| Corrente nominal da barra de barramento principal | A | 630,1250,1600,2000,2500,3150 | ||
| Corrente nominal da barra de barramento de ramificação | A | 630,1250,1600,2000,2500,3150 | ||
| Corrente de suportabilidade de curto tempo (4S) | kV | 20,25,31.5,40 | ||
| Corrente de suportabilidade de pico (pico) | kV | 50,63,80,100 | ||
| Corrente de interrupção de curto circuito nominal | kV | 20,25,31.5,40 | ||
| Abertura e corte de curto circuito nominal (Pico) | kV | 50,63,80,100 | ||
| Nível de isolamento nominal | 1min frequência de potência tensão de suportabilidade |
ph-ph,ph-terra | kV | 25,30,42 |
| vão do disjuntor | kV | 27,34,48 | ||
| Tensão nominal de impulso de iluminação (Pico) | ph-ph,ph-terra | kV | 40,60,75 | |
| vão do disjuntor | kV |
46,70,85 |
||
Estrutura da Aparelhagem de Comutação:
1. A aparelhagem de comutação é composta por cubículo e peças removíveis (chamadas de carrinho). O cubículo é separado em vários compartimentos funcionais por chapa metálica, incluindo compartimento de barramento, compartimento de disjuntor, compartimento de cabos e baixa tensão

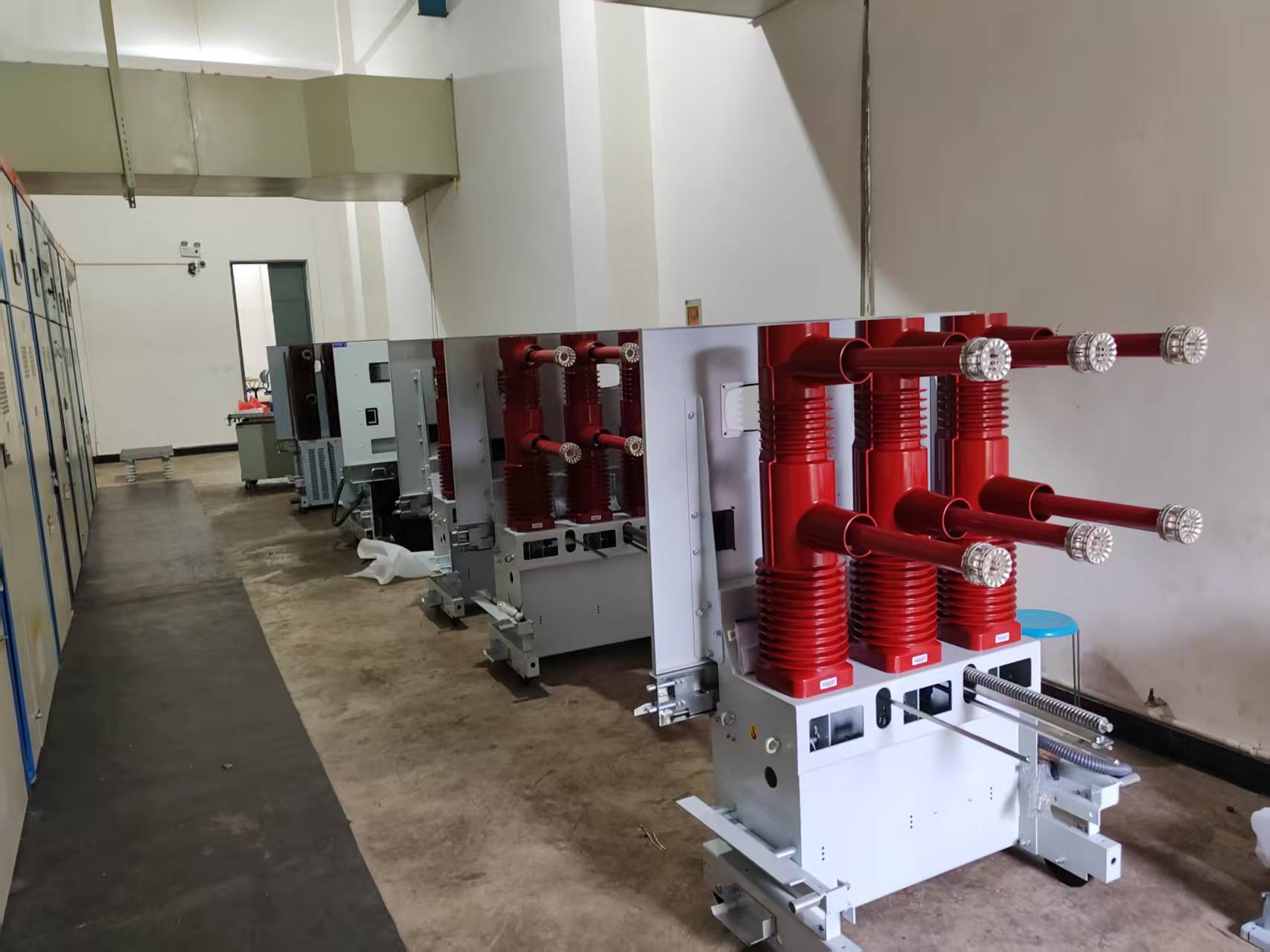

2. As peças removíveis da aparelhagem de comutação podem ser equipadas com carrinho VCB, carrinho de transformador de tensão, pára-raios e carrinho de fusíveis.
3. Dispositivos de alívio de pressão são instalados acima do compartimento do carrinho, compartimento do barramento e compartimento do cabo. Anel de vedação especial na porta veda a porta do painel.
4. Em caso de falhas dentro dos compartimentos resultando em arco, a pressão aumenta dentro da aparelhagem de comutação e o alívio de pressão equipado na parte superior abrirá automaticamente, para liberar pressão e gás de alta temperatura. Desta forma, pode garantir a segurança do pessoal operacional e da aparelhagem de comutação.
Sobre nós
Wenzhou Qiupu Electric Power Co., Ltd. está localizada na Zona de Desenvolvimento Econômico de Yueqing, Província de Zhejiang. É uma empresa de alta tecnologia especializada na pesquisa e desenvolvimento, produção e venda de produtos de energia elétrica, como disjuntores, transformadores, interruptores de distribuição de energia e eletricidade de alta e baixa tensão.
Nossos produtos são amplamente utilizados em áreas financeiras, de comunicações, municipais, de transporte, de energia, de construção, aeroespacial, controle industrial e outras áreas importantes, ganhou a maioria dos elogios dos usuários e assinou um acordo de cooperação de longo prazo.
Perguntas frequentes
Q1: OEM/ODM está disponível?
A1: Sim, está! Nossos produtos podem ser personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com o desenho ou requisitos dos clientes.
Q2: Qual é o seu MOQ?
A2: Um conjunto.
Q3: Como é o tempo de entrega?
A3: Depende da quantidade do seu pedido e normalmente leva cerca de 20-30 dias.
Q4: Como você controla a qualidade?
A4: Temos uma equipe de controle de qualidade que cumpre o TQM para garantir a qualidade. Cada etapa está em conformidade com os padrões. Ao mesmo tempo, tiraremos fotos e faremos vídeos para você, se precisar. Cada produto será totalmente montado e cuidadosamente testado antes da embalagem e envio.
Q5: Quanto tempo dura a garantia?
A5: Dentro de um ano a partir da data da venda, se houver algum problema com os acessórios, basta fornecer as fotos do acessório danificado, então forneceremos o acessório gratuito. De acordo com o número de produtos, forneceremos acessórios facilmente danificados gratuitamente. Também podemos fornecer suporte técnico, se precisar.
