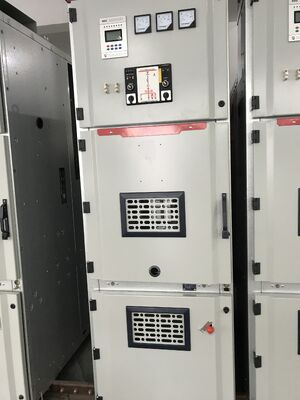

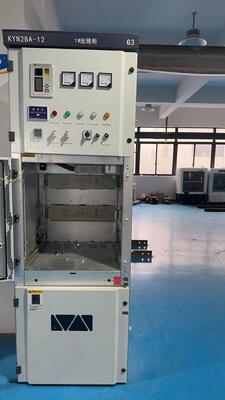

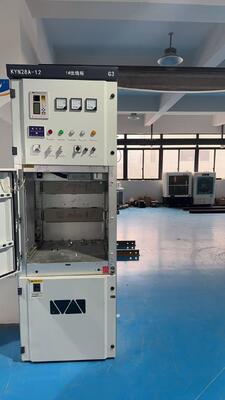

Armário de Manobra Metálico Blindado Removível de Média Tensão AC Interno Kyn28-12/630A-4000A
Detalhes do produto
| Nome do produto | Equipamento de comutação fixo MV | Tensão de taxa | 11kv |
|---|---|---|---|
| Frequência da taxa | 50Hz | Corrente principal avaliado da barra | 630,1250,1600,2000,2500,3150A |
| A curto prazo suporte a corrente (4S) | 20,25,31.5, 40 QUILOVOLTS | O pico suporta a corrente (o pico.) | 50,63,80,100 QUILOVOLTS |
| Corrente nominal do barramento de ramificação | 630.1250.1600.2000.2500.3150A,4000A | Corrente nominal da barra de comando principal | 630.1250.1600.2000.2500.3150A,4000A |
| Destacar | Armário de distribuição Kyn28-12,Aparelhagem de média tensão removível,Gabinete metálico blindado de CA |
||
Descrição de produto
Gabinete de Chaveamento Metálico Fechado de Média Tensão AC Blindado Interno Removível Kyn28-12/630A-4000A
Introdução Geral a Equipamentos de Manobra Fixos de Média Tensão:
O equipamento de manobra fixo tipo caixa XGN66-12 é uma nova geração de conjuntos completos de produtos elétricos de alta tensão projetados, pesquisados e desenvolvidos por nossa fábrica. O equipamento de manobra é adequado para sistemas de barramento único de 3,6-12kv trifásico AC 50Hz, para uso interno em conjuntos de dispositivos. Ele funciona como recebimento e distribuição de energia elétrica, e possui capacidades de controle de circuito, proteção e detecção.
Os produtos absorvem tecnologia estrangeira avançada, considerando a alta taxa de acidentes e o grande volume de problemas em equipamentos de manobra existentes. Foram projetados e desenvolvidos para resolver essas questões. É pequeno, comparado a um gabinete de manobra comum, com disjuntor de alta confiabilidade, bom desempenho, cinco intertravamentos anti-falha, confiável e simples.
Condições Ambientais para Equipamentos de Manobra Fixos de Média Tensão:
1). A temperatura máxima de uso não excede 40 graus, a mínima não é inferior a -25 graus
2). Umidade relativa: média diária não superior a 95%, média mensal não superior a 90% de altitude não excede 1000m (para altitudes maiores, consulte o fabricante)
3). Locais sem fogo, explosão, poluição pesada, corrosão química e choque severo.
Parâmetros Técnicos de Equipamentos de Manobra Fixos de Média Tensão:
| Item | Unidade | Parâmetro | ||
| Tensão nominal | 46, 70, 85 | 12 | ||
| Frequência nominal | Hz | 50 | ||
| Corrente nominal do barramento principal | A | 630, 1250, 1600, 2000, 2500, 3150 | ||
| Corrente nominal do barramento de ramificação | A | 630, 1250, 1600, 2000, 2500, 3150 | ||
| Corrente de curta duração suportável (4S) | 46, 70, 85 | 20, 25, 31.5, 40 | ||
| Corrente de pico suportável (pico.) | 46, 70, 85 | 50, 63, 80, 100 | ||
| Corrente nominal de interrupção de curto-circuito | 46, 70, 85 | 20, 25, 31.5, 40 | ||
| Corrente nominal de abertura e corte de curto-circuito (Pico) | 46, 70, 85 | 50, 63, 80, 100 | ||
| Nível de isolamento nominal | Tensão suportável de frequência de potência de 1min ph-ph, ph-terra |
kV | 46, 70, 85 | espaço do disjuntor |
| kV | 46, 70, 85 | Tensão nominal de impulso de raio suportável (Pico) | ||
| ph-ph, ph-terra | kV | 46, 70, 85 | espaço do disjuntor | |
| kV | 46, 70, 85 |
Estrutura do Equipamento de Manobra: |
||
1. O equipamento de manobra possui um dispositivo de indicação elétrica no circuito primário. O dispositivo inclui sensores de alta tensão e um indicador, e pode indicar o status elétrico do circuito de alta tensão.
2. Ele também pode cooperar com um intertravamento eletromagnético para realizar o travamento compulsório na alavanca de operação, na porta do cubículo e nos cubículos adjacentes. Assim, pode evitar a retirada do carro de isolamento sob carga, evitar o fechamento do disjuntor de aterramento energizado e evitar a entrada no compartimento energizado. Desta forma, pode aumentar o desempenho de prevenção dos produtos equipados.
3. Para evitar condensação em ambientes de alta umidade ou com variações drásticas de temperatura, um aquecedor elétrico é instalado separadamente no compartimento do disjuntor e no compartimento de cabos, para evitar acidentes dielétricos nessas condições.
4. O compartimento de cabos instala adicionalmente uma barra de cobre de aterramento que atravessa os cubículos adjacentes e com boa conexão aos cubículos. A barra de cobre é usada para aterramento direto de componentes. Como todo o cubículo é unido por chapas de aço revestidas de zinco-alumínio, o cubículo possui um bom status de aterramento, garantindo assim a segurança da equipe operacional.
Sobre Nós
A Wenzhou Qiupu Electric Power Co., Ltd. está localizada na Zona de Desenvolvimento Econômico de Yueqing, Província de Zhejiang. É uma empresa de alta tecnologia especializada em pesquisa e desenvolvimento, produção e vendas de produtos de energia elétrica, como disjuntores, transformadores, chaves de distribuição de energia e equipamentos elétricos de alta e baixa tensão.
Nossos produtos são amplamente utilizados em áreas importantes como finanças, comunicações, municipal, transporte, energia, construção, aeroespacial, controle industrial e outras, conquistaram o louvor da maioria dos usuários e assinaram um acordo de cooperação de longo prazo.
