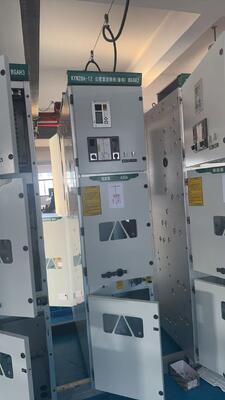

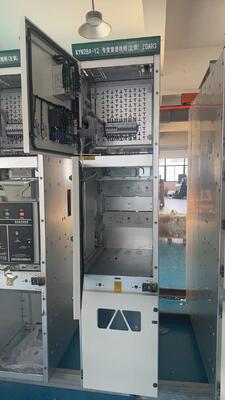

Aparelhagem de manobra metálica blindada removível interna de CA de 11 kV, 550 mm de largura, 630 A-1250 A

  • 11kV 550mm Width 630A-1250A Indoor Armored Removable AC Metal-Enclosed Switchgear
  • 11kV 550mm Width 630A-1250A Indoor Armored Removable AC Metal-Enclosed Switchgear
  • 11kV 550mm Width 630A-1250A Indoor Armored Removable AC Metal-Enclosed Switchgear
  • 11kV 550mm Width 630A-1250A Indoor Armored Removable AC Metal-Enclosed Switchgear
Lugar de origem Wenzhou
Marca QIUPU
Certificação IEC
Número do modelo KYN28-11/550-1250A/550
Quantidade de ordem mínima Negociável
Preço negotiable
Detalhes da embalagem De madeira
Tempo de entrega 7 dias
Termos de pagamento L/C, D/A, T/T, Western Union
Habilidade da fonte 5.000
Detalhes do produto
Nome do produto Equipamento de comutação fixo MV Tensão de taxa 11kv
Frequência da taxa 50Hz Corrente principal avaliado da barra 630,1250,1600,2000,2500,3150A
A curto prazo suporte a corrente (4S) 20,25,31.5, 40 QUILOVOLTS O pico suporta a corrente (o pico.) 50,63,80,100 QUILOVOLTS
Corrente nominal do barramento de ramificação 630,1250,1600,2000,2500,3150 A Corrente nominal da barra de comando principal 630,1250,1600,2000,2500,3150 A
Deixe um recado
Descrição de produto

11kV 550 mm de largura 630A-1250A Painel de distribuição CA removível blindado interno em metal







Introdução geral do painel fixo de MT:
O painel de distribuição fechado de metal fixo tipo caixa XGN66-12 é nossa fábrica para projetar, pesquisar e desenvolver a partir de uma nova geração de conjuntos completos de produtos elétricos de alta tensão, painel adequado para seção de barramento único trifásico AC 50Hz de 3,6-12kv dos conjuntos internos de dispositivos como recebimento e distribuição de uso de energia elétrica, e possui recursos de controle, proteção e detecção de circuito.

Os produtos absorvem tecnologia estrangeira avançada, tendo em vista os quadros existentes na operação de alta taxa de acidentes semelhantes e o grande volume de tais problemas Projetados e desenvolvidos a partir de. É pequeno, apenas o armário de distribuição comum, o disjuntor com alta confiabilidade, bom desempenho, cinco anti-bloqueio, confiável e simples.


Condições ambientais do painel fixo de MT:
1). use a temperatura máxima não superior a 40 graus, a mínima não superior a -25 graus
2). umidade relativa: média diária não superior a 95%, média mensal não superior a 90% da altitude não superior a 1000m (ao longo do tempo pode consultar o fabricante)
3). sem incêndio, explosão, poluição pesada, corrosão química e locais de choque severos.



Parâmetros técnicos do painel fixo de MT:

Unid Unidade parâmetro
Tensão de taxa kV 12
Frequência de taxa Hz 50
Corrente nominal da barra principal UM 630 ,1250,1600,2000,2500 ,3150
Corrente nominal da barra de ramificação UM 630 ,1250,1600,2000,2500 ,3150
Corrente suportável de curto prazo (4S) kV 20,25,31,5,40
Corrente suportável de pico(pico.) kV 50,63,80,100
Corrente nominal de queda curta kV 20,25,31,5,40
Curto-circuito nominal aberto e cortado (pico) kV 50,63,80,100
Nível de isolamento nominal Frequência de energia de 1min
suportar tensão		 ph-ph,ph-terra kV 25,30,42
lacuna do disjuntor kV 27,34,48
Tensão suportável de impulso de iluminação nominal (pico) ph-ph,ph-terra kV 40,60,75
lacuna do disjuntor kV

46,70,85

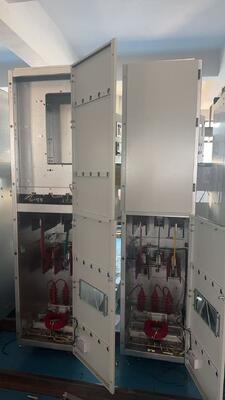

Estrutura do quadro:

1. O quadro é instalado com um dispositivo de indicação elétrica no circuito primário. O dispositivo inclui sensores de alta tensão e um indicador e pode indicar o status elétrico do circuito de alta tensão.

2. Também pode cooperar com a fechadura eletromagnética para realizar o travamento obrigatório na maçaneta de operação, porta do cubículo e cubículos adjacentes. Assim, pode impedir a retirada do carrinho de isolação com cargas, evitar o fechamento da chave de aterramento energizada e impedir a entrada do compartimento energizado. Desta forma, pode aumentar o desempenho de prevenção dos produtos equipados.

3. Para evitar condensação em ambientes com alta umidade ou mudanças drásticas de temperatura, o aquecedor elétrico é instalado separadamente no compartimento do disjuntor e no compartimento do cabo, para evitar acidentes dielétricos nas condições acima.

4. O compartimento de cabos instala barramentos de cobre de aterramento adicionais que passam por cubículos adjacentes e com boa conexão aos cubículos. O barramento de cobre é usado para componentes de aterramento direto. Como todo o cubículo é unido por placas de aço revestidas com alumínio e zinco, o cubículo está em bom estado de aterramento, garantindo assim a segurança do pessoal operacional.
