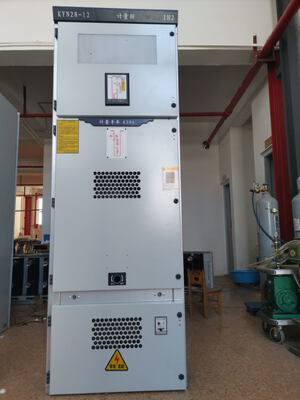

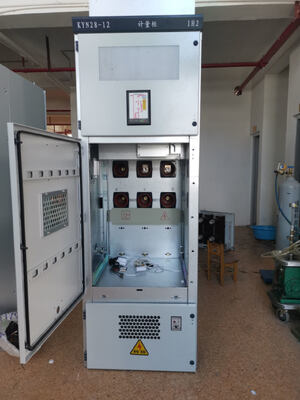

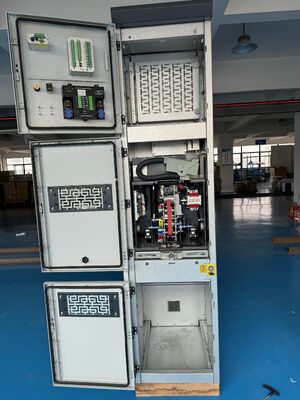

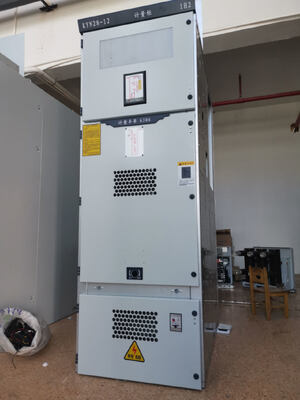

Kyn28-12/800 630A-4000A Aparelhagem de comutação blindada interior removível AC com revestimento metálico
Detalhes do produto
| Nome do produto | Equipamento de comutação fixo MV | Tensão de taxa | 12KV |
|---|---|---|---|
| Frequência da taxa | 50 Hz | Corrente principal avaliado da barra | 630,1250,1600,2000,2500,3150A |
| A curto prazo suporte a corrente (4S) | 20,25,31.5, 40 QUILOVOLTS | O pico suporta a corrente (o pico.) | 50,63,80,100 QUILOVOLTS |
| Corrente nominal do barramento de ramificação | 630,1250,1600,2000,2500,3150 A | Corrente nominal da barra de comando principal | 630,1250,1600,2000,2500,3150 A |
| Destacar | Aparelhagem de comutação blindada interior Kyn28-12,Aparelhagem de comutação AC com revestimento metálico 630A-4000A,Componentes removíveis de aparelhagem de comutação elétrica |
||
Descrição de produto
Kyn28-12/800 630A-4000A Subestação Blindada Interna Removível AC Metal-Enclosed
Introdução Geral da Subestação Fixa MV:
A subestação metálica fixa tipo caixa XGN66-12 é projetada, pesquisada e desenvolvida por nossa fábrica a partir de uma nova geração de conjuntos completos de produtos elétricos de alta tensão. A subestação é adequada para seções de barramento único de 3,6-12kv trifásicos AC 50Hz de dispositivos internos. Como recebimento e distribuição de energia elétrica, e possui as capacidades de controle, proteção e detecção de circuitos.
Os produtos absorvem tecnologia estrangeira avançada, em vista da taxa de acidentes alta semelhante e do grande volume da subestação existente em operação, tais problemas foram projetados e desenvolvidos a partir de. É pequeno, apenas o armário de comutação comum, o disjuntor com alta confiabilidade, bom desempenho, cinco anti-intertravamento, confiável e simples.
Condições Ambientais da Subestação Fixa MV:
1). use a temperatura máxima não excede 40 graus, a mínima não superior a -25 graus
2). umidade relativa: média diária de não mais de 95%, a média mensal de não mais de 90% da altitude não excede 1000m (com o tempo pode consultar o fabricante)
3). sem fogo, explosão, poluição pesada, corrosão química e locais de choque severos.
Parâmetros Técnicos da Subestação Fixa MV:
| Itens | Unidade | parâmetro | ||
| Tensão nominal | kV | 12 | ||
| Frequência nominal | Hz | 50 | ||
| Corrente nominal da barra de barramento principal | A | 630,1250,1600,2000,2500,3150 | ||
| Corrente nominal da barra de barramento de ramificação | A | 630,1250,1600,2000,2500,3150 | ||
| Corrente de suportabilidade de curto tempo (4S) | kV | 20,25,31.5,40 | ||
| Corrente de suportabilidade de pico (pico) | kV | 50,63,80,100 | ||
| Corrente nominal de interrupção de curto-circuito | kV | 20,25,31.5,40 | ||
| Abertura e corte de curto-circuito nominal (Pico) | kV | 50,63,80,100 | ||
| Nível de isolamento nominal | 1min frequência de potência tensão de suportabilidade |
ph-ph,ph-terra | kV | 25,30,42 |
| vão do disjuntor | kV | 27,34,48 | ||
| Tensão nominal de impulso de iluminação (Pico) | ph-ph,ph-terra | kV | 40,60,75 | |
| vão do disjuntor | kV |
46,70,85 |
||
Estrutura da Subestação:
1. A subestação está instalada com um dispositivo de indicação elétrica no circuito primário. O dispositivo inclui sensores de alta tensão e um indicador, e pode indicar o estado elétrico do circuito de alta tensão.
2. Ele também pode cooperar com uma trava eletromagnética para conduzir o travamento compulsório na alça de operação, na porta do cubículo e nos cubículos adjacentes. Assim, pode impedir a retirada do carrinho de isolamento com cargas, impedir o fechamento do interruptor de aterramento energizado e impedir a entrada do compartimento energizado. Desta forma, pode aumentar o desempenho de prevenção dos produtos equipados.
3. Para evitar a condensação em alta umidade ou ambiente de temperatura drasticamente alterada, o aquecedor elétrico é instalado separadamente no compartimento do disjuntor e no compartimento do cabo, para evitar acidentes dielétricos nas condições acima.
4. O compartimento do cabo instala adicionalmente uma barra de barramento de cobre de aterramento que passa pelos cubículos adjacentes e com boa conexão aos cubículos. A barra de barramento de cobre é usada para componentes de aterramento direto. Como todo o cubículo é unido por placas de aço revestidas de zinco e alumínio, o cubículo está em bom estado de aterramento, garantindo assim a segurança da equipe operacional.
Sobre nós
Wenzhou Qiupu Electric Power Co., Ltd. está localizada na Zona de Desenvolvimento Econômico de Yueqing, Província de Zhejiang. É uma empresa de alta tecnologia especializada em pesquisa e desenvolvimento, produção e vendas de produtos de energia elétrica, como disjuntores, transformadores, chaves de distribuição de energia e eletricidade de alta e baixa tensão.
Nossos produtos são amplamente utilizados em áreas importantes como finanças, comunicações, municípios, transporte, energia, construção, aeroespacial, controle industrial e outras áreas importantes, ganhou o elogio da maioria dos usuários e assinou um acordo de cooperação de longo prazo.
Perguntas frequentes
Q1: OEM/ODM está disponível?
A1: Sim, está! Nossos produtos podem ser personalizados. Temos equipes de design e engenharia, podemos personalizar produtos de acordo com o desenho ou requisitos dos clientes.
Q2: Qual é o seu MOQ?
A2: Um conjunto.
Q3: Como é o tempo de entrega?
A3: Depende da quantidade do seu pedido e normalmente leva cerca de 20-30 dias.
Q4: Como você controla a qualidade?
A4: Temos uma equipe de controle de qualidade que cumpre o TQM para garantir a qualidade. Cada etapa está em conformidade com os padrões. Ao mesmo tempo, tiraremos fotos e faremos vídeos para você, se precisar. Cada produto será totalmente montado e cuidadosamente testado antes da embalagem e envio.
Q5: Quanto tempo dura a garantia?
A5: Dentro de um ano a partir da data da venda, se houver algum problema de acessório, basta fornecer as fotos do acessório danificado, então forneceremos o acessório gratuito. De acordo com o número de produtos, forneceremos acessórios facilmente danificados gratuitamente. Também podemos fornecer suporte técnico, se precisar.
